80G 高频雷达液位计选型指南 ——GCC-PS603-RD809 技术特性与应用案例
Model: GCC-PS603-RD809
Minimum order: 10
Temperature: -40~+100℃
Medium: 颗粒、块料、粉料等固体物料
Pressure: -0.1~+0.1MPa
Installation method:
Measurement range: 0~10m/20m/30m/60m/120m
Output signal: 4~20mA/HART/RS485
Measurement accuracy: ±1mm
Material:
<

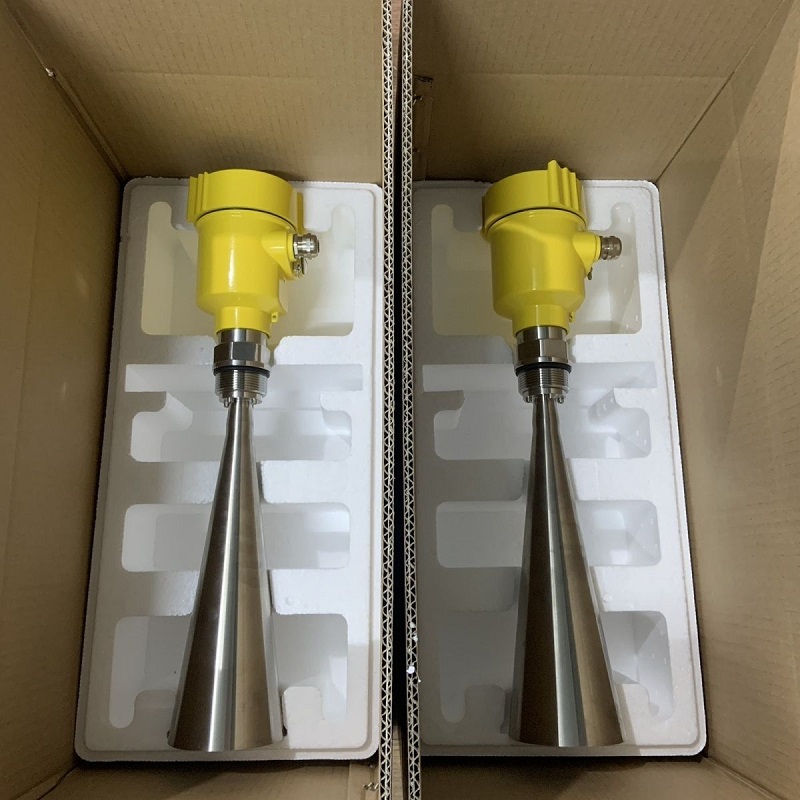

Current Image: GCC-PS603-RD809 80G 高频雷达液位计实物图，含天线结构与接口布局，适用于工业物位测量
Click thumbnails to switch product images
首页 > 产品中心 > 雷达液位计 > GCC-PS603-RD809 80G高频雷达液位计

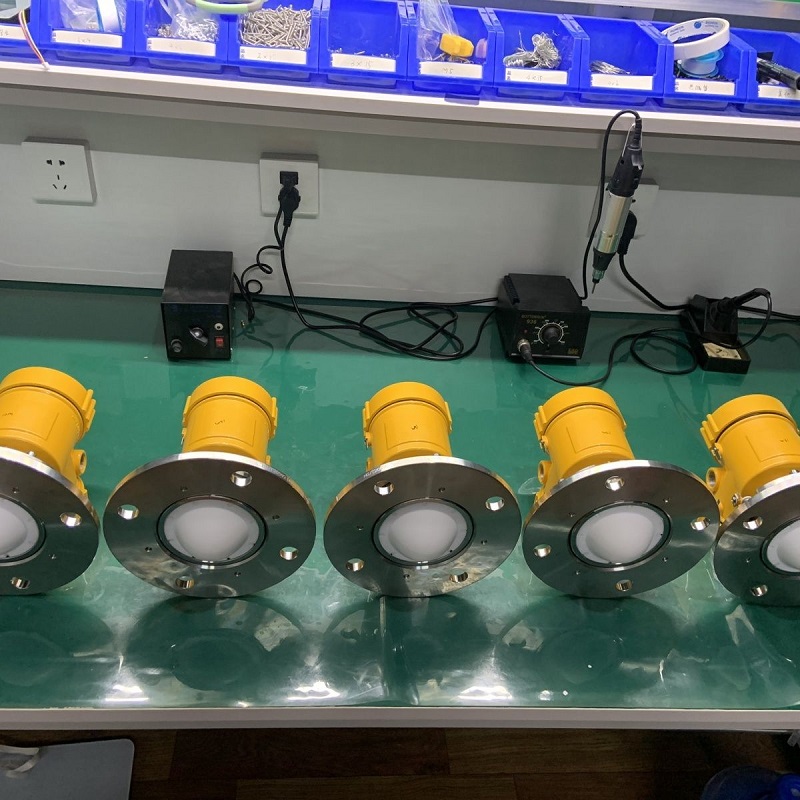

GCC-PS603-RD809 80G高频雷达液位计
80GHz FMCW高频技术 | ±1mm高精度测量 | 窄波束角≤2° | 抗蒸汽/泡沫/粉尘干扰 | 专为化工、石油、电力等复杂工业环境设计，适配低介电常数介质、高温高压场景，最大量程150m
80GHz高频 ±1mm精度 窄波束角≤2° 抗干扰强 低介电常数介质 高温高压 防爆认证 非接触式
🎯一、产品概述：重新定义工业液位测量精度
GCC-PS603-RD809是安徽初辰科技自主研发的80GHz高频雷达液位计，基于调频连续波(FMCW)技术，专为工业过程中的高精度液位测量设计。作为公司技术创新的里程碑产品，它代表了当前雷达液位测量技术的最高水平。
自上市以来，GCC-PS603-RD809已成为化工、石油、电力、冶金等行业复杂工况下的首选液位测量方案——核心原因在于它完美解决了传统液位计在低介电常数介质、强干扰环境下的测量难题。
🏆二、核心优势：为什么选择80G高频雷达？
GCC-PS603-RD809不仅仅是频率的提升，更是测量理念的革命。与传统雷达液位计相比，它在6个维度实现全面突破：
🎯
毫米级测量精度
采用80GHz高频信号，波长仅3.7mm，可实现±1mm超高精度，分辨率达0.1mm，满足贸易结算、精确库存管理等高端应用需求。
±1mm精度 0.1mm分辨率
📡
极窄波束角设计
波束角≤2°，能量高度集中。相比传统26GHz雷达（波束角8-10°），有效避开搅拌器、盘管等障碍物，适配复杂罐体结构。
≤2°波束角 避障能力强
🛡️
卓越抗干扰能力
80GHz高频信号对蒸汽、泡沫、粉尘的穿透能力是传统雷达的3-5倍，适用于多粉尘、高泡沫、强蒸汽工况。
抗蒸汽干扰 抗泡沫干扰
📏
超小盲区设计
盲区≤3cm，适配小型储罐。传统雷达液位计盲区通常30cm以上，特别适合小型储罐、低液位测量场景。
≤3cm盲区 小型储罐适配
🔬
低介电常数介质测量
80GHz高频信号在低介电常数介质(εr<1.8)表面反射率是传统雷达的4-8倍，彻底解决液化气、轻油等介质测量难题。
低εr介质专用 液化气测量
⚙️
非接触式测量
无需与介质接触，适配腐蚀性、高粘度、有毒有害介质，避免挂料、结晶、腐蚀等问题，大幅降低维护成本。
非接触测量 耐腐蚀
📊三、详细技术参数（选型核心依据）
所有参数均经过严格测试，真实可靠，无虚标：
3.1 基本测量参数
| 参数项 | 技术指标 | 选型参考 |
|---|---|---|
| 工作频率 | 80GHz（76-81GHz）FMCW | 高频信号适合低介电常数介质（如液化气） |
| 测量范围 | 标准 0-30m，最大 150m | 根据储罐高度 + 20% 余量选型 |
| 测量精度 | ±1mm（标准工况） | 高精度场景首选，如油罐、化工原料罐 |
| 重复性 | ±0.5mm | 确保长期测量稳定性 |
| 响应时间 | 0.1-10s（可调） | 快速响应液位变化，适配动态生产过程 |
| 盲区 | ≤3cm | 小型储罐需预留≥5cm 安装高度 |
| 波束角 | ≤2°（在3dB点） | 极窄波束，避开障碍物能力强 |
| 天线类型 | 喇叭天线 / 抛物面天线可选 | 喇叭天线通用，抛物面天线适合长距离测量 |
3.2 过程条件参数
| 参数项 | 技术指标 | 适用场景 |
|---|---|---|
| 工作温度 | -40℃~+150℃（标准），可扩展至 +250℃ | 适配常温至高温工况，如炼油厂、化工厂 |
| 工作压力 | -0.1MPa~+4.0MPa | 真空至高压容器，如反应釜、高压储罐 |
| 防护等级 | IP67/IP68 | 户外安装、潮湿环境、水下短时浸泡 |
| 防爆等级 | Ex d IIB T6 Gb / Ex ia IIC T4 Ga | 化工、石油等易燃易爆场所 |
| 材质选择 | 外壳：铸铝 / 316L不锈钢 天线：PTFE / 316L不锈钢 | 腐蚀性介质需选316L+PTFE材质 |
3.3 电气与通信参数
| 参数项 | 技术指标 | 选型要点 |
|---|---|---|
| 供电方式 | 两线制(24VDC) / 四线制(24VDC/220VAC) | 两线制适配防爆场景，四线制功能更丰富 |
| 输出信号 | 4-20mA+HART、RS485(Modbus RTU)、无线HART可选 | 适配DCS、PLC等控制系统，支持远程监控 |
| 通信协议 | HART7.0、Modbus RTU | 确保与现有系统兼容 |
| 负载能力 | 两线制：≤500Ω 四线制：≤1000Ω | 匹配系统负载，避免信号失真 |
| 功耗 | 两线制：≤0.8W 四线制：≤5W | 低功耗设计，节能环保 |
🔧四、选型核心要素与步骤（五步选型法）
遵循以下5个步骤，确保GCC-PS603-RD809与您的工况完美匹配：
步骤1：介质特性分析
介电常数(εr)：低介电常数介质(εr<1.8，如液化气、轻油)必须选择80G高频雷达
腐蚀性：强腐蚀介质（如酸碱）需选316L不锈钢+PTFE天线材质
粘度：高粘度介质（>1000cP）建议非接触式，避免挂料影响测量
温度/压力：确认介质工作温度、压力是否在产品参数范围内
步骤2：工况环境评估
干扰因素：蒸汽、泡沫、粉尘严重→优先80G高频雷达，穿透能力强
搅拌情况：有搅拌器→选择波束角≤2°型号，避开搅拌桨
安装空间：狭小空间→选择小型化天线，支持侧装
防爆要求：易燃易爆场所→必须选择Ex d IIB T6或更高防爆等级
步骤3：测量需求确认
精度要求：贸易结算、精确计量→选择±1mm精度型号
量程计算：实际液位高度 + 20%余量（例如10m储罐→选12m量程）
输出信号：根据控制系统选择4-20mA+HART、RS485等
通信协议：确保与DCS/PLC兼容
步骤4：安装方式选择
| 安装方式 | 适用场景 |
|---|---|
| 顶装法兰 | 立式储罐、反应釜 |
| 侧装螺纹 | 卧式储罐、小型槽罐 |
| 导波管安装 | 强干扰、低介电常数介质 |
步骤5：附加功能配置
显示功能：现场显示、按键操作→选择带LCD显示屏型号
报警功能：高/低液位报警→配置继电器输出
远程监控：4G/NB-IoT无线传输→适配智能工厂、无人值守场景
防爆证书：危险场所必须提供对应防爆认证
📋 选型辅助工具
不确定如何选型？提供以下信息，我们的工程师将为您推荐最合适的产品：
测量介质类型及介电常数
容器深度及实际液位范围
工作温度、压力条件
现场干扰因素（蒸汽、泡沫、粉尘等）
控制系统接口要求
🏭五、典型应用场景与适配方案
GCC-PS603-RD809已在多个行业成功应用，以下为典型场景配置方案：
化工行业
应用案例：酸碱储罐、反应釜液位测量
选型方案：GCC-PS603-RD809（316L+PTFE材质，Ex d IIB T6防爆，±1mm精度）
核心优势：耐腐蚀、抗干扰，适配强酸碱、高温高压工况
石油化工
应用案例：原油储罐、成品油储罐、液化气储罐
选型方案：GCC-PS603-RD809（80G高频，±1mm精度，DN80法兰安装）
核心优势：低介电常数介质测量精准，满足贸易结算需求
电力行业
应用案例：脱硫塔、浆液罐、除盐水箱
选型方案：GCC-PS603-RD809（抗粉尘、抗泡沫，4-20mA+HART输出）
核心优势：穿透粉尘、泡沫能力强，测量稳定
冶金行业
应用案例：高炉渣罐、助燃剂储罐、酸碱洗液槽
选型方案：GCC-PS603-RD809（高温型，-40℃~+250℃，IP68防护）
核心优势：耐高温、抗腐蚀，适配恶劣工业环境
⚖️六、选型对比表：80G Vs 26G Vs 6G雷达
通过对比，清晰了解GCC-PS603-RD809的技术优势：
| 对比项目 | GCC-PS603-RD809(80G) | 26G雷达 | 6G雷达 |
|---|---|---|---|
| 工作频率 | 80GHz | 26GHz | 6GHz |
| 波束角 | ≤2° | 8°-10° | 15°-20° |
| 测量精度 | ±1mm | ±5mm | ±10mm |
| 盲区 | ≤3cm | ≤10cm | ≤30cm |
| 抗干扰能力 | 极强（穿透蒸汽/泡沫/粉尘） | 强 | 一般 |
| 低εr介质测量 | 优秀（εr≥1.3） | 一般（εr≥1.8） | 差（εr≥2.5） |
| 复杂罐体适配 | 极好（窄波束避障） | 较好 | 差 |
| 价格区间 | 中高 | 中 | 低 |
| 选型建议 | 高端应用、复杂工况、低εr介质 | 标准工况、一般控制 | 简单场景、成本敏感 |
7.1 选型决策树
介质介电常数 < 1.8 → 必选80G雷达（GCC-PS603-RD809）
精度要求 ≤ ±1mm → 必选80G雷达
工况有强蒸汽/泡沫/粉尘 → 优先80G雷达
罐体有搅拌器/盘管 → 优先80G雷达（波束角≤2°）
标准工况 + 一般精度 → 可选26G雷达
简单场景 + 成本敏感 → 可选6G雷达
❓八、常见问题解答（Q&A）
Q1：80G雷达与26G雷达的主要区别是什么？
A1：核心区别有三点：①频率不同（80GHz vs 26GHz）；②波束角不同（≤2° vs 8-10°）；③测量精度不同（±1mm vs ±5mm）。80G雷达在低介电常数介质测量、抗干扰能力、复杂罐体适配方面具有明显优势。
Q2：GCC-PS603-RD809可以测量液化气吗？
A2：可以，且是液化气测量的最佳选择。液化气介电常数仅1.6-1.8，传统雷达难以测量，而80G高频雷达信号反射强度是26G雷达的4-8倍，可稳定测量液化气液位。
Q3：安装时对罐体内部结构有什么要求？
A3：要求安装位置避开搅拌器、加热盘管、扶梯等障碍物≥300mm。得益于≤2°的窄波束角，GCC-PS603-RD809对罐体内部结构要求比传统雷达低很多。
Q4：雷达液位计需要定期校准吗？校准周期多长？
A4：建议定期校准以确保测量精度。一般工况下6个月校准1次，关键测量点（如贸易结算）3个月校准1次。校准过程简单，可通过HART手操器或上位机软件完成。
Q5：高温工况下（>150℃）可以使用吗？
A5：可以，但需选择高温定制款。标准款工作温度-40℃~+150℃，高温定制款可扩展至+250℃，需在选型时特别注明。
Q6：可以测量带有大量泡沫的介质吗？
A6：可以测量，但泡沫厚度不应超过5cm。GCC-PS603-RD809对泡沫的穿透能力较强，但如果泡沫过厚或过于致密，仍可能影响测量。建议在泡沫严重的工况下，加装导波管或泡沫消除装置。
