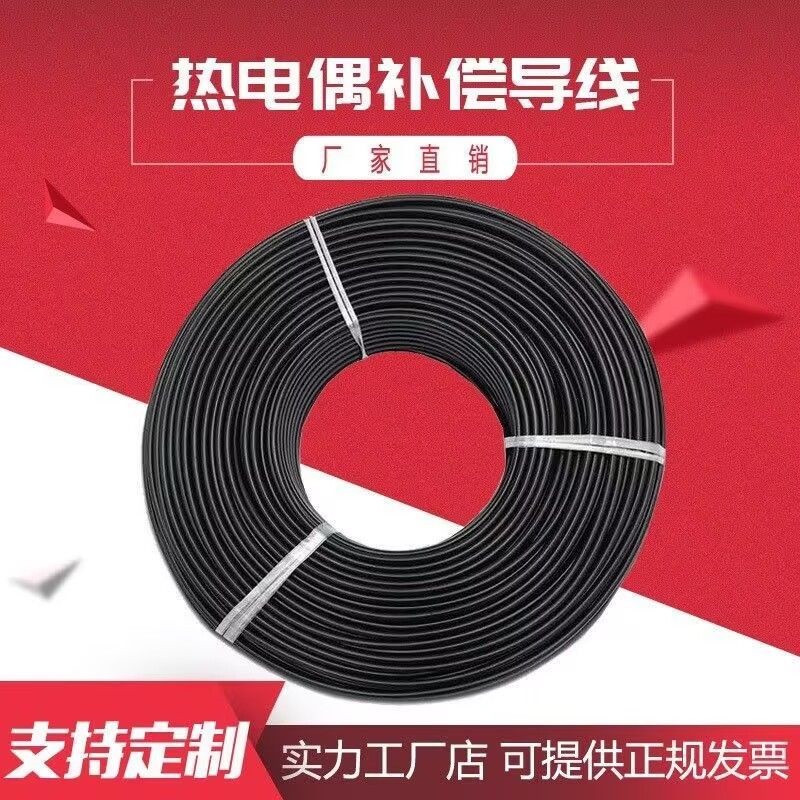

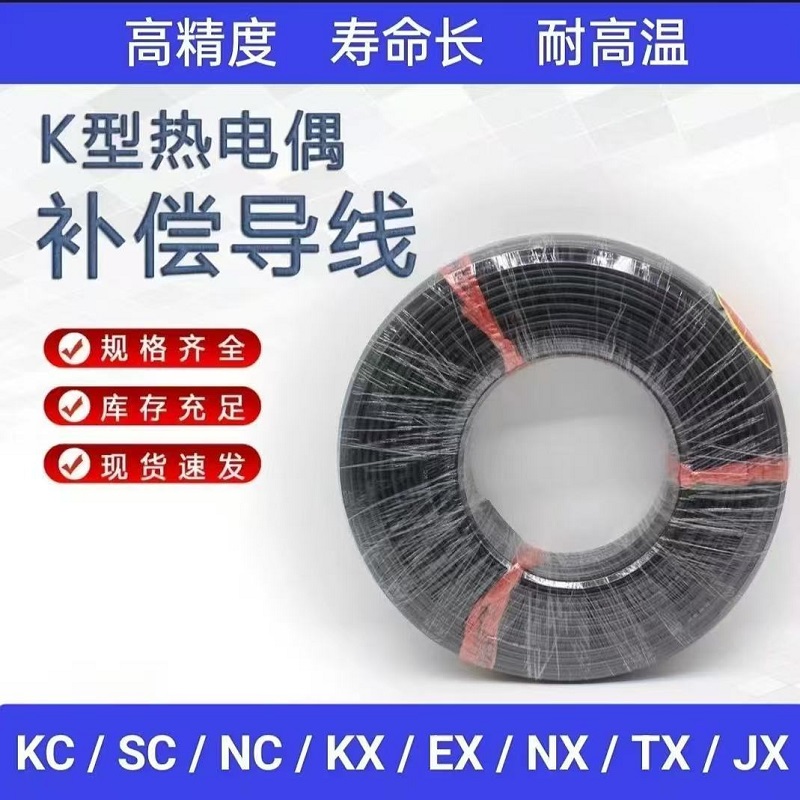

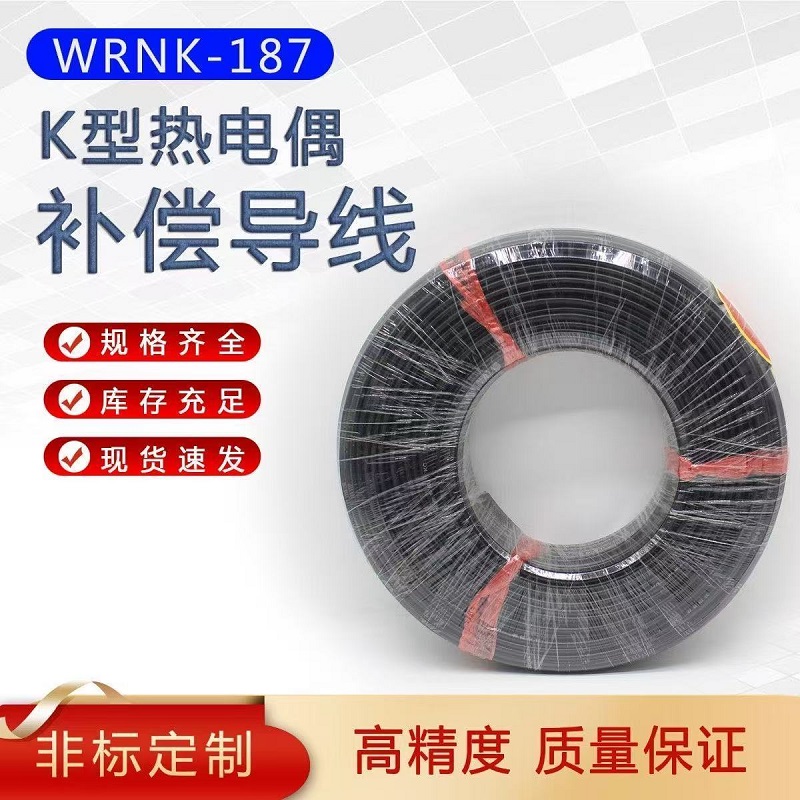

高温补偿导线

热电偶专用延长电缆 · 耐温350℃

🔥 合金导体 · 精密匹配 · 屏蔽抗干扰 · -60℃~350℃

🔍 产品概述

高温补偿导线是热电偶测温系统中不可或缺的配套产品。它在一定温度范围内（-60℃~350℃）具有与所匹配热电偶相同的热电特性，用于将热电偶的冷端延伸至控制室或温度变送器，消除冷端温度变化带来的误差。采用合金导体、氟塑料绝缘、镀锡铜丝屏蔽，适用于发电厂、水泥窑、化工厂等高温、强干扰环境。

⚡ 核心优势

🌡️

耐高温

采用氟塑料（FEP/PFA）绝缘，长期工作温度-60℃~200℃（普通型）或-60℃~350℃（特氟龙/玻璃纤维型）。

-60~350℃

🎯

精密匹配

合金导体材质严格遵循IEC 60584-3标准，与K/S/E/J型热电偶的热电势匹配精度达A级或B级。

A级/精密级

🛡️

抗干扰

镀锡铜丝编织屏蔽，覆盖率≥80%，有效抑制电磁干扰，确保信号长距离传输稳定。

编织屏蔽

❓ 为什么热电偶必须用补偿导线？

热电偶产生的热电势基于测量端与冷端的温差。如果直接用普通铜导线连接热电偶至仪表，会在连接点产生附加电势，引入巨大误差。

补偿导线在0~350℃范围内具有与热电偶相同的热电特性，相当于将热电偶的电极延长至控制室，使冷端温度稳定在控制室环境，便于集中补偿。

📋 技术规格

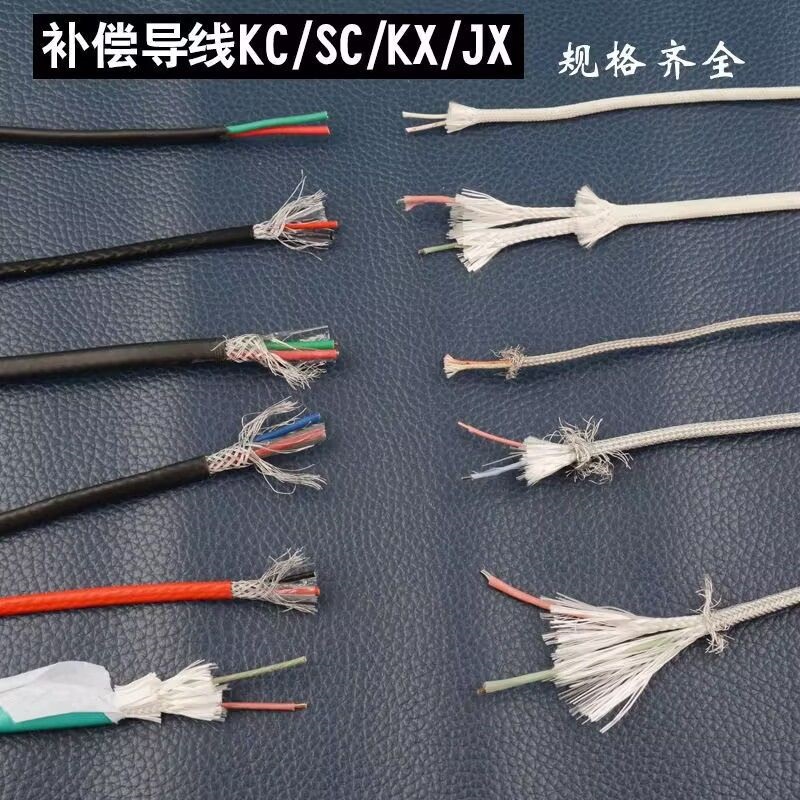

📌 常用型号对照

KX-H-FFPK型 氟塑料绝缘 屏蔽

SC-H-FGPS型 氟塑料绝缘 玻璃纤维

EX-H-F46RE型 耐高温 绕包

JX-H-FBPJ型 玻璃纤维 屏蔽

TX-H-FFT型 氟塑料 无屏蔽

NX-H-FPN型 氟塑料 屏蔽

型号含义：H-耐高温，F-氟塑料，P-编织屏蔽，G-玻璃纤维

🏭 典型应用场景

发电厂锅炉顶棚            水泥窑预热器            钢铁厂加热炉            化工厂反应器            玻璃熔窑            垃圾焚烧炉

📌 案例 · 电厂DCS改造信号稳定

用户： 江苏某燃煤电厂 (2×300MW机组)

问题： 锅炉区域热电偶信号传输至DCS距离约200米，原用普通铜导线，受强电磁干扰，DCS显示温度波动大（±10℃）。

方案： 将全部K型热电偶延长线更换为KX-H-FFP 2×1.5mm² 高温屏蔽补偿导线，沿独立桥架敷设。

效果： 信号波动降至±0.5℃以内，彻底消除干扰，DCS画面稳定。机组运行可靠性提升。

✅ “换了高温补偿导线，再没出现过温度跳变。”

🔧 选型四要素

1️⃣

匹配分度号
KX / SC / EX / JX / TX

2️⃣

耐温等级
200℃ / 350℃ / 500℃+

3️⃣

屏蔽要求
无屏蔽 / 总屏蔽 / 分对屏蔽

4️⃣

线径长度
0.5~2.5mm² / 按米定制

📥 技术资料

高温补偿导线 选型手册 · 材质报告 · 安装规范
