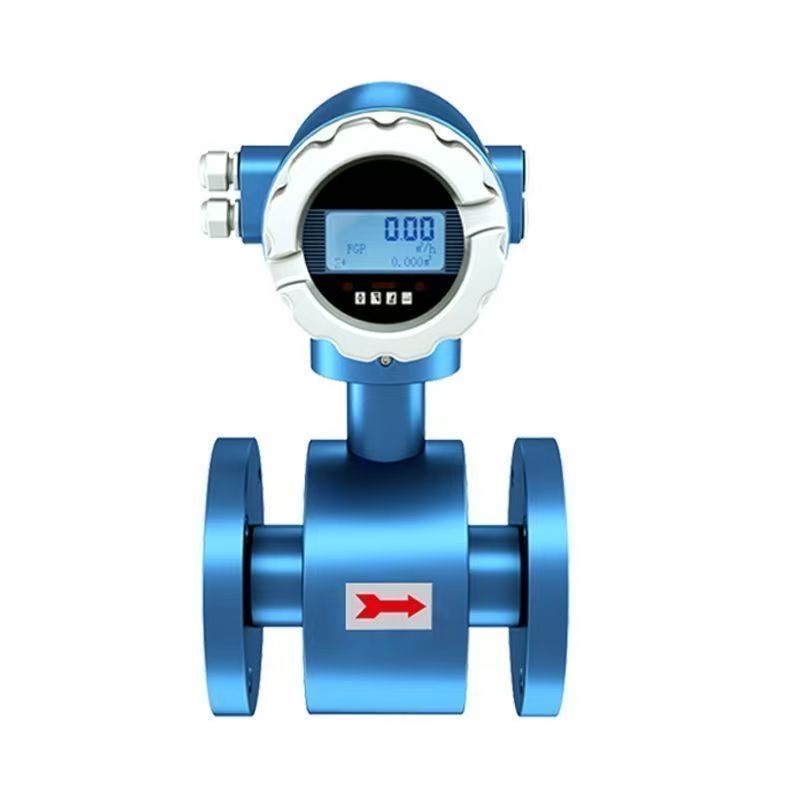

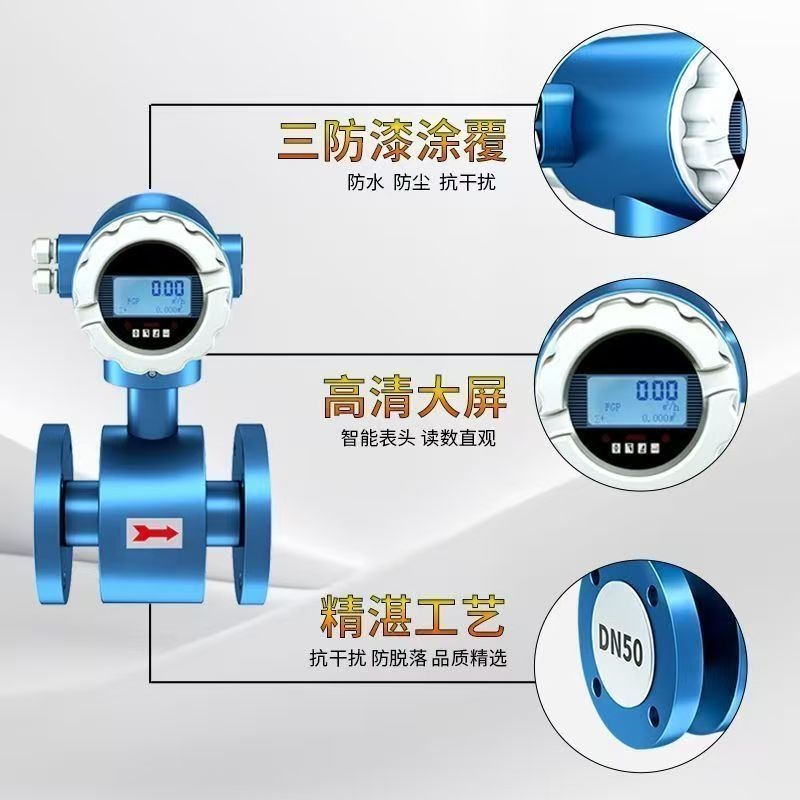

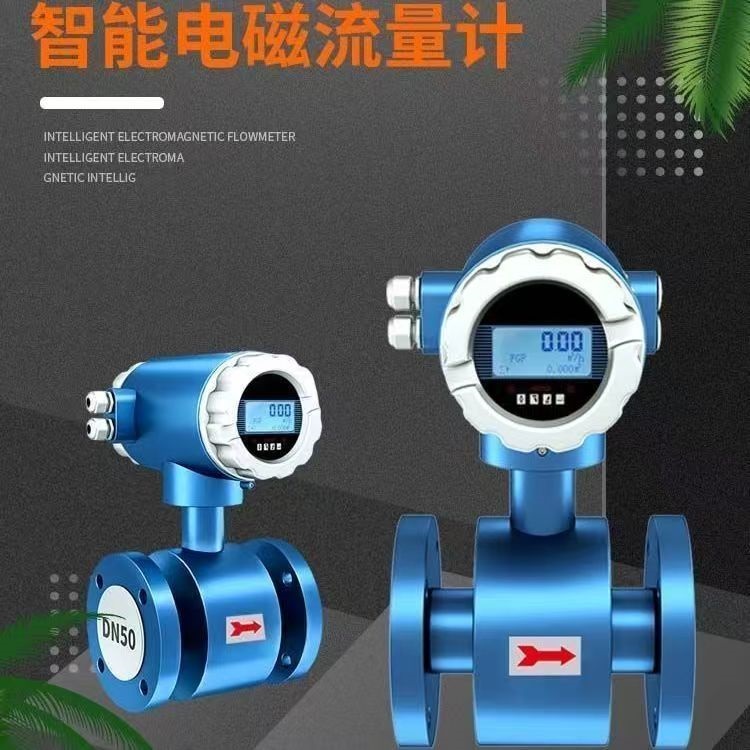

GCCDBE一体式电磁流量计（智能导电液体测量仪表）
无动部件·无阻流设计 | 测量精度±0.5%-±1.0% | 适配导电液体/固液两相流 | IP68防护 | 多元通讯组网
<✅ 安徽初辰深耕流量测量领域10年，自主研发的GCCDBE一体式电磁流量计融合国内外成熟先进技术，秉持“买得放心、用得省心、服务称心”宗旨，厂家直供无中间环节，品质与性价比双重保障。
产品核心亮点为全中文电磁转换器，搭载高速中央处理器，操作与数据读取便捷；无动部件、无阻流设计让测量几乎无附加压力损失，结果不受流体压力、温度、粘度影响，仅针对导电介质计量——酸、碱、盐溶液，以及泥浆、矿浆、污水等含固液两相的导电液体均能精准适配。
<📊 3000+合作企业验证，已广泛应用于化工化纤、食品、造纸、给排水、环保、钢铁、石油、制药等行业，客户反馈测量啤酒、黑液、冷却原水等介质时，精准度与稳定性表现优异。
🏆 一、产品核心优势：6大亮点直击工业测量痛点
GCCDBE一体式电磁流量计围绕导电液体测量需求，以技术创新解决行业核心痛点，保障长期稳定运行：
1. 低耗高效，无额外损耗
无动部件+无阻流结构，降低运营成本
管道内无遮挡物，不影响流体正常输送，减少能耗损失，长期使用可显著降低运营成本，尤其适配大流量连续运行工况。
无附加压力损失 低能耗 长期省钱
2. 精准稳定，适配多工况
±0.5%-±1.0%精度，不受介质参数干扰
测量误差按口径划分达±0.5%-±1.0%，不受流速分布、流体密度影响，只要介质电导率＞5us/cm（水＞20us/cm），即可稳定工作，覆盖多元工业场景。
高精度 抗干扰强 多介质适配
3. 操作便捷，现场可调试
全中文背光LCD屏，上手无门槛
高清晰度背光LCD屏搭配全中文菜单，新手也能快速上手；支持现场在线修改量程，无需拆卸仪表，后续工况调整便捷高效。
全中文菜单 现场调试 背光显示
4. 多元通讯，轻松组网
多协议兼容，适配工业控制系统
标配RS485、RS232、Hart、Modbus等通讯接口，支持4~20mA电流输出、0-5KHz频率/脉冲输出，可无缝接入工业控制系统，实现远程监控与数据采集。
多协议兼容 远程监控 数据采集
5. 实用功能，适配多元需求
掉电记录+分时计量，满足精细化管理
具备掉电记录功能，自动记录间断时间、补算漏计流量；支持按小时记录总量，适配分时计量需求；可选红外手持键盘，远距离操控所有功能，无需近距离接触设备。
掉电补算 分时计量 红外操控
6. 防腐耐用，寿命更长
多材质可选+高防护等级，适配恶劣环境
电极（316L、哈氏合金等）和内衬（聚四氟乙烯等）提供多种材质选择，防护等级最高达IP68（分体式），-25℃至+80℃介质温度适配，能在复杂工业环境中稳定运行。
防腐材质 IP68防护 宽温适配
📊 二、核心技术参数：精准匹配工况需求
以下参数经出厂实测验证，无虚标，可根据实际工况按需选型：
<<| 参数项目 << | 具体规格 << | 备注（实测说明） |
|---|---|---|
| 口径范围 | DN4 - DN1200 | 可按需定制，适配不同管路尺寸（实测口径误差≤±1%） |
| 测量精度 | ±0.5%、±1.0%（按口径划分） | 标准工况（25℃、清水）下，小口径精度达±0.5%，大口径稳定±1.0% |
| 电极材料 | 316、316L、哈氏合金B（Hb）、哈氏合金C（Hc）、钛（Ti）、钽（Ta）、铂（Pt） | 按介质腐蚀性选择，钽电极耐多数化学介质（除氢氟酸、强碱） |
| 内衬材料 | 聚氯丁橡胶、聚氯酯橡胶、聚四氟乙烯（F4）、F46、PFA、PE | 橡胶衬里耐磨，F4/F46/PFA耐强酸强碱，适配不同腐蚀需求 |
| 适用介质 | 所有导电液体（含固液两相），介质电导率>5us/cm（水>20us/cm） | 实测污水、泥浆、酸碱溶液等均能稳定测量，无信号漂移 |
| 流速范围 | 0.3-10.0m/s，流量单位可按需选择 | 流速0.3m/s时仍能精准计量，无测量盲区 |
| 连接法兰 | 默认HG20592-97、GB9112-2000，可定制DIN、ANSI、JIS标准 | 法兰尺寸符合国标，安装适配性强 |
| 介质温度 | -25℃至+80℃，橡胶衬里建议≤65℃ | 高温工况可定制，搭配对应内衬材料可耐120℃ |
| 额定压力 | 常规0.6MPa-4.0MPa，更高压力可定制 | DN10-50默认4.0MPa高压，适配工业高压管路 |
| 输出信号 | 4~20mA电流输出、0-5KHz频率/脉冲输出 | 4-20mA信号线性度误差≤±0.1mA，符合工业标准 |
| 防护等级 | IP65、IP67常规可选，分体式可做到IP68 | IP68实测水深1米浸泡24小时，取出后正常工作 |
| 显示功能 | 流量、正反累积流量、累积量差、百分比、空管比、流速 | 背光LCD屏，黑暗环境可清晰读数，数据同步更新无延迟 |
| 操作语言 | 中文/英文双语 | 可一键切换，适配不同场景使用 |
| 供电电源 | 220VAC、24VDC两种可选 | 24VDC适配移动或低电压供电场景，稳定性强 |
| 组装形式 | 一体式、分体式均可选择 | 一体式安装便捷，分体式适配恶劣安装环境 |
| 安装方式 | 法兰式、夹持式 | 提供对应安装配件，安装难度低 |
🛠️ 三、安装指导：规范安装保障精度与寿命
以下安装要点经3000+现场验证，严格遵循可避免90%的使用故障：
1. 管路设计注意事项
避开铁磁性物体和强电磁场设备（如变频器、大功率电机），防止干扰传感器工作磁场；
安装在干燥通风、方便检修处，避免潮湿积水环境，防止元器件受潮；
避免日晒雨淋，环境温度控制在50℃以内，极端温度需加装防护装置；
传感器安装在水泵后端，不可装在抽吸侧；阀门安装在流量计下游，保障测量稳定性。
2. 具体安装方法
常规建议水平安装，两电极轴线处于同一水平位置，保证测量均匀；
为防止负压，建议流量计安装高度低于管道高度，或下游保证足够背压；
若流量计与管道内径不一致，管道内径需大于流量计内径，加装圆锥角≤15°的缩/扩管，减少流场畸变；
测量液固两相液体（如泥浆、矿浆）时，建议垂直安装，流体自下而上流动，避免杂质沉积在电极上。
3. 直管段预留要求（D为管道内径）
<<| 管道安装类型 << | 前直管段（L1） << | 后直管段（L2） |
|---|---|---|
| 水平管 | 5D | 3D |
| 弯管 | 5D | 3D |
| 扩口管 | 10D | 5D |
| 阀门下游 | 10D | 5D |
| 收缩管 | 10D | 5D |
| 泵下游 | 15D | 5D |
| 混合液 | 30D | 5D |
📏 四、外形尺寸说明：提前预留安装空间
包含法兰式和夹持式两种安装方式，一体式和分体式两种组装形式，尺寸数据精准：
1. 法兰式外形及安装尺寸
<<<<| 口径（mm） << | 公称压力（MPa） << | 外形尺寸（mm） << | 连接尺寸（mm） | |||
|---|---|---|---|---|---|---|
| - << | - << | L << | H << | D << | K << | n-φ |
| 10 | 4.0 | 200 | 275 | 90 | 60 | 4×14 |
| 15 | 4.0 | 200 | 280 | 95 | 65 | 4×14 |
| 20 | 4.0 | 200 | 290 | 105 | 75 | 4×14 |
| 25 | 4.0 | 200 | 300 | 115 | 85 | 4×14 |
| 32 | 4.0 | 200 | 325 | 140 | 100 | 4×18 |
| 40 | 4.0 | 200 | 335 | 150 | 110 | 4×18 |
| 50 | 4.0 | 200 | 350 | 165 | 125 | 4×18 |
| 65 | 1.6 | 250 | 370 | 185 | 145 | 4×18 |
| 80 | 1.6 | 250 | 385 | 200 | 160 | 8×18 |
| 100 | 1.6 | 250 | 405 | 220 | 180 | 8×18 |
| 125 | 1.6 | 250 | 435 | 250 | 210 | 8×18 |
| 150 | 1.6 | 300 | 465 | 285 | 240 | 8×22 |
| 200 | 1.6 | 350 | 520 | 340 | 295 | 8×22 |
| 250 | 1.6 | 450 | 575 | 395 | 350 | 12×23 |
| 300 | 1.6 | 500 | 630 | 445 | 400 | 12×23 |
| 350 | 1.0 | 500 | 690 | 505 | 460 | 16×23 |
| 400 | 1.0 | 600 | 750 | 565 | 515 | 16×26 |
| 450 | 1.0 | 600 | 800 | 615 | 565 | 20×26 |
| 500 | 1.0 | 600 | 855 | 670 | 620 | 20×26 |
| 600 | 1.0 | 600 | 965 | 780 | 725 | 20×30 |
| 700 | 1.0 | 700 | 1080 | 895 | 840 | 24×30 |
| 800 | 0.6 | 800 | 1200 | 1015 | 950 | 24×35 |
| 900 | 0.6 | 900 | 1300 | 1115 | 1050 | 28×35 |
| 1000 | 0.6 | 1000 | 1415 | 1230 | 1160 | 28×35 |
2. 夹持式外形及安装尺寸
<<<<| 公称通径（mm） << | 外形尺寸（mm） << | 重量（Kg） | ||
|---|---|---|---|---|
| - << | H << | A << | L << | - |
| 10 | 220 | 90 | 85 | 4.8 |
| 15 | 220 | 90 | 85 | 4.8 |
| 25 | 238 | 108 | 95 | 4.9 |
| 40 | 256 | 126 | 105 | 5.6 |
| 50 | 269 | 139 | 120 | 6.8 |
| 65 | 288 | 158 | 120 | 7.6 |
| 80 | 302 | 182 | 160 | 10.2 |
| 100 | 325 | 195 | 180 | 13.4 |
| 125 | 345 | 215 | 230 | 18.0 |
| 150 | 370 | 270 | 230 | 24.5 |
| 200 | 450 | 340 | 300 | 45.0 |
🔌 五、电气连接指导：一体式411型接线说明
按端子含义规范接线，避免短路损坏仪表，如有疑问可联系技术团队协助：
<<| 端子标识 << | 功能说明 |
|---|---|
| I+ | 流量电流输出正极 |
| COM（电流输出地） | 流量电流输出信号地 |
| P+ | 双向流量频率（脉冲）输出正极 |
| COM（频率输出地） | 频率/脉冲输出信号地 |
| AL | 下限报警输出 |
| AH | 上限报警输出 |
| COM（报警输出地） | 报警输出信号地 |
| FUSE | 输入电源保险丝，需匹配对应规格 |
| T1+、T2- | 通讯输入端子，用于连接通讯线路 |
| L1、L2 | 电源输入端子，适配220VAC或24VDC（按现场供电条件接线） |
📝 六、选型指南：按编码精准匹配工况
遵循以下选型编码规则，或提供工况参数，技术团队1小时内给出精准方案：
1. 选型编码格式
GCCDBE-□□□□-□□□□-□□□□-□-□□□□（对应编码段：A - B - CDEF - GHIJ - K - L）
2. 各编码段说明
<<| 编码段 << | 规格代码 < | 详细说明 |
|---|---|---|
| A（安装方式） | GCCDBE（法兰式） GCCDBE（夹持式） | 法兰式适配常规管路，夹持式安装便捷 |
| B（传感器口径） | DN10-2000 | 按现场管路尺寸选择对应口径 |
| C（电极材料） | 1：316L 2：哈氏合金C 3：哈氏合金B 4：钛 5：钽 6：铂 7：不锈钢涂覆碳化钨 8：定制 | 316L适配常规介质，哈氏合金耐酸碱，钽/铂适配强腐蚀介质 |
| D（组合形式） | Y：一体式 F：分体式 | 一体式安装便捷，分体式适配恶劣环境 |
| E（衬里材料） | 1：PTFE 2：PE 3：橡胶 4：F46 5：PFA 6：定制 | PTFE/F46/PFA耐强酸强碱，橡胶耐磨，PE耐腐蚀 |
| F（公称压力） | 1：4.0MPa（DN10-50） 2：1.6MPa（DN65-150） 3：1.0MPa（DN200-1000） | 按实际工况压力选择，超压需定制 |
| G（电源） | A：220VAC D：24VDC F：定制 | 220VAC适配固定场景，24VDC适配移动场景 |
| H（工作温度） | 1：≤80℃ 2：≤120℃（定制） | 高温工况需搭配对应衬里材料 |
| I（密封等级） | 1：IP65 2：IP67 3：IP68（仅分体式） | 潮湿/浸水场景选IP67/IP68 |
| J（接地环） | 0：无 1-4：对应接地类型 | 按接地需求选择，常规场景可选无接地环 |
| K（防爆等级） | 0：无防爆 1：Exdm ⅡCT4-T6 | 防爆场景需提前说明，选择对应等级 |
| L（最大流量） | 按需填写 | 单位m³/h，按实际工况最大流量填写 |
3. 选型示例
需求：DN200口径、电极材料316L、一体式、PTFE衬里、1.0MPa压力、220VAC电源、IP65防护、无接地环、无防爆、最大流量500m³/h → 型号：GCCDBE-DN200-1Y13-A110-0-500
🏭 七、行业应用：3000+企业验证的适配场景
以下行业适配度最高，附真实客户反馈案例：
化工行业
应用：酸/碱/盐溶液、化工原料流量计量
配置：法兰式+哈氏合金电极+PTFE衬里+IP67防护+Modbus通讯
案例：某化工企业用DN80型号测量硫酸溶液流量，哈氏合金电极+PTFE衬里耐强腐蚀，Modbus通讯接入DCS系统，运行1年零故障，测量精度稳定在±0.8%以内。
环保行业
应用：污水、泥浆、矿浆流量计量
配置：分体式+316L电极+橡胶衬里+IP68防护+垂直安装
案例：某污水处理厂用DN300型号测量污泥流量，IP68防护适配潮湿环境，橡胶衬里耐磨，垂直安装避免杂质沉积，掉电补算功能确保计量无遗漏，运行8个月无故障。
食品行业
应用：啤酒、果汁、糖浆等导电液体计量
配置：夹持式+316L电极+PE衬里+现场显示+24VDC供电
案例：某啤酒厂用DN50型号测量啤酒流量，316L+PE衬里符合食品接触标准，全中文菜单操作便捷，现场显示实时流量，运行1年精度无漂移，客户反馈“稳定又好⽤”。
钢铁行业
应用：冷却原水、循环水流量计量
配置：法兰式+钛电极+F46衬里+4-20mA输出+IP65防护
案例：某钢铁厂用DN200型号测量冷却原水流量，钛电极耐氯化物腐蚀，4-20mA信号联动冷却系统，精准控制供水量，半年节省水费3万元。
制药行业
应用：药液、纯化水流量计量
配置：一体式+铂电极+PFA衬里+红外操控+IP67防护
案例：某制药企业用DN40型号测量纯化水流量，铂电极+PFA衬里无污染，红外操控避免近距离接触，符合GMP认证要求，运行1年零故障。
🛡️ 八、售后保障：厂家直供，终身维护
作为生产厂家，我们以品质为核心，提供全方位售后保障：
📌 品质承诺（权威性）
保证供货的硬件、附件在材质和制造工艺上无任何缺陷，每台设备出厂前经过3道严格检测（精度、防护、通讯），确保符合既定标准。
📌 质保服务（可信度）
自购买之日起，质保期内非人为损坏、非工况超标导致的缺陷，无条件免费维修或更换，不收取额外费用。
📌 技术支持（专业性）
售前选型、售中安装、售后使用全程提供技术指导，协助解决调试、故障排查等问题；应急故障2小时内响应，48小时内给出解决方案。
📌 终身维护（经验性）
质保期结束后，仍提供维护服务，仅收取合理配件成本费，保障设备长期稳定运行。
❓ 九、常见问题解答（Q&A）：用户最关心的10个问题
Q1：哪些介质不能用这款电磁流量计测量？
A1：仅不适用于电导率＜5us/cm的介质（如水＜20us/cm）、气体、蒸汽及非导电液体，其他导电液体（含固液两相）均可测量。
Q2：一体式和分体式该怎么选？
A2：安装环境干燥、空间充足选一体式（安装便捷）；环境潮湿、高温或传感器需埋地安装，选分体式（传感器与转换器分离，防护更优）。
Q3：电极和内衬材料该如何匹配介质？
A3：常规介质（水、油）选316L电极+橡胶/PE衬里；强酸强碱（硫酸、氢氧化钠）选哈氏合金/钽电极+PTFE/F46/PFA衬里；含颗粒介质（泥浆）选橡胶衬里（耐磨）。
Q4：安装时必须严格遵守直管段要求吗？
A4：是的，直管段不足会导致流场畸变，影响测量精度（误差可能超±5%）；若现场空间有限，可联系技术团队提供流场修正方案。
Q5：掉电后数据会丢失吗？
A5：不会，具备掉电记录功能，可自动记录间断时间并补算漏计流量，累积流量数据永久保存，无需担心丢失。
Q6：可以测量反向流动的介质吗？
A6：可以，支持双向流量测量，能分别记录正反累积流量和累积量差，适配需要双向计量的场景（如循环管路）。
Q7：通讯接口能兼容我们的PLC/DCS系统吗？
A7：兼容，标配RS485、Modbus、Hart等工业常用协议，可无缝接入多数PLC/DCS系统，技术团队可提供对接指导。
Q8：IP68防护的分体式可以长期浸泡在水中吗？
A8：可以，分体式传感器防护等级IP68，实测水深1米可长期浸泡工作，适合地下井、水下安装等场景。
Q9：仪表需要定期校准吗？
A9：建议每年校准一次，确保测量精度；若测量介质清洁、工况稳定，可延长至2年校准一次，技术团队可提供校准指导或上门服务。
Q10：定制款的交货周期是多久？
A10：常规定制（特殊口径、材质、压力）7-10个工作日；特殊定制（高温、高压、防爆）15个工作日，加急订单可缩短至5个工作日。
🎯 十、总结：为什么选安徽初辰GCCDBE一体式电磁流量计？
GCCDBE一体式电磁流量计的核心价值是"精准稳定+低耗耐用+灵活适配"——无动部件设计降低能耗与维护成本，±0.5%高精度满足计量需求，多材质+高防护适配恶劣环境，多元通讯支持工业组网，是导电液体测量的高性价比选择。
✅ 适合选择本产品的场景：
测量导电液体（含固液两相），介质电导率＞5us/cm；
追求低压力损失、高精度计量，需要长期稳定运行；
化工、环保、给排水、钢铁、食品、制药等行业的工艺计量与节能管理；
需要远程监控、分时计量、掉电补算等实用功能。
💎 我们的承诺：
按选型指南选择，产品适配度≥99%；若选型失误，7天内可免费更换型号；质保期内非人为故障，免费维修或更换。
