泡沫/搅拌/小盲区怎么测？超声波液位计3大难题解决方案

16年工业测量经验总结 | 这正是我们的强项 | 虚假回波抑制+小盲区设计+抗泡沫算法

📅 2024年更新 | 安徽初辰科技有限公司 技术部        🎯 核心团队16年工业测量经验

很多客户听说超声波不能测泡沫、不能测搅拌、盲区大，其实这是个误区。只要选对方案，这些工况完全可以稳定测量。本文详细解析3大难题的解决方案，让你的超声波液位计在这些场合也能用得稳、测得准。

📖 本文目录

• 一、有泡沫怎么测？大功率+抗泡沫算法

• 二、有搅拌器怎么测？虚假回波抑制技术

• 三、安装空间小怎么测？小盲区设计

• 四、其他可特殊处理的工况

• 五、真实案例：这些工况我们成功过

一、有泡沫怎么测？大功率+抗泡沫算法

泡沫为什么影响测量？

泡沫是超声波的头号敌人。泡沫会：

• 吸收声波能量，导致回波变弱

• 把泡沫表面误认为液面，导致测量值虚高

• 严重时完全吸收声波，无回波

但并不是所有泡沫都测不了！

我们的解决方案：

🔊

1. 加大发射功率

采用高灵敏度压电陶瓷，发射功率比普通超声波提高30%，穿透力更强，能穿透10cm以内的轻、中泡沫。

📊

2. 抗泡沫算法

通过分析回波波形特征，区分泡沫信号和真实液面信号。即使泡沫表面有微弱回波，也能识别出真正的液面。

📈

3. 回波跟踪技术

动态跟踪最强回波，即使泡沫波动，也能锁定真实液位。

📌 现场案例：

某污水处理厂曝气池，泡沫厚度5-10cm，普通超声波数值波动±20cm。更换我司带抗泡沫算法的超声波后，波动＜±2cm，稳定运行1年。

二、有搅拌器怎么测？虚假回波抑制技术

搅拌器为什么影响测量？

• 搅拌器本身会产生强烈的固定回波（虚假回波）

• 液面剧烈波动，回波不稳定

• 普通超声波会把搅拌器回波误认为液位，导致数值跳变

我们的解决方案：虚假回波抑制技术

工作原理：

1. 空罐学习：在空罐状态下，仪表自动扫描并记忆所有固定干扰（搅拌器、罐壁、支撑柱等）的位置和强度

2. 建立干扰曲线：生成虚假回波曲线，记录干扰区域

3. 动态抑制：正常测量时，自动忽略干扰区域的回波，只追踪真实液位

4. 滤波处理：可调节响应速度，适应不同波动程度

📌 现场案例：

某化工厂反应釜，内有双层搅拌，普通超声波数值乱跳，无法使用。我司技术人员现场进行虚假回波学习后，仪表稳定输出，误差＜1%。

三、安装空间小怎么测？小盲区设计

什么是盲区？

超声波探头发射声波后，需要一段时间从发射状态切换到接收状态。这段时间内无法接收回波，这段距离就是盲区。

我们的小盲区解决方案：

• 优化探头设计：采用高阻尼压电陶瓷，缩短余振时间

• 快速切换电路：发射/接收切换时间缩短至毫秒级

• 盲区补偿算法：近场区域特殊处理，尽可能减少盲区影响

典型应用：

• 1.5米深的集水井

• 小型卧罐

• 安装空间受限的场合

• 需要测量贴近罐顶液位的工况

📌 现场案例：

某小区泵站集水井深1.5米，普通超声波盲区0.5米，只能测1米以下。更换我司小盲区型号后，盲区0.25米，全量程测量，泵启停控制更精准。

四、其他可特殊处理的工况

💧 有蒸汽/冷凝

可选自清洁探头或加热探头，防止结露影响测量。

🧪 腐蚀性介质

可选PTFE全防腐探头，耐强酸强碱。

🌡️ 温度波动大

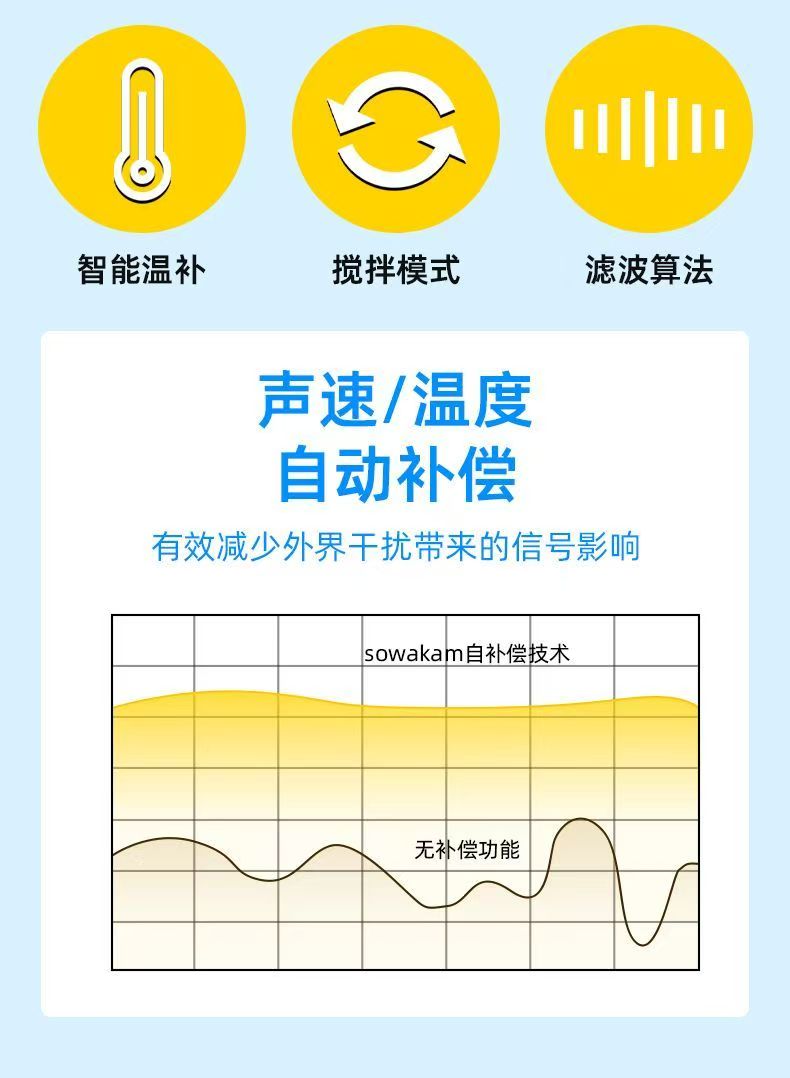

可选带温度补偿的型号，自动修正声速变化。

📏 超大量程

可选大功率超声波，量程最大可达40米。
