文档概述

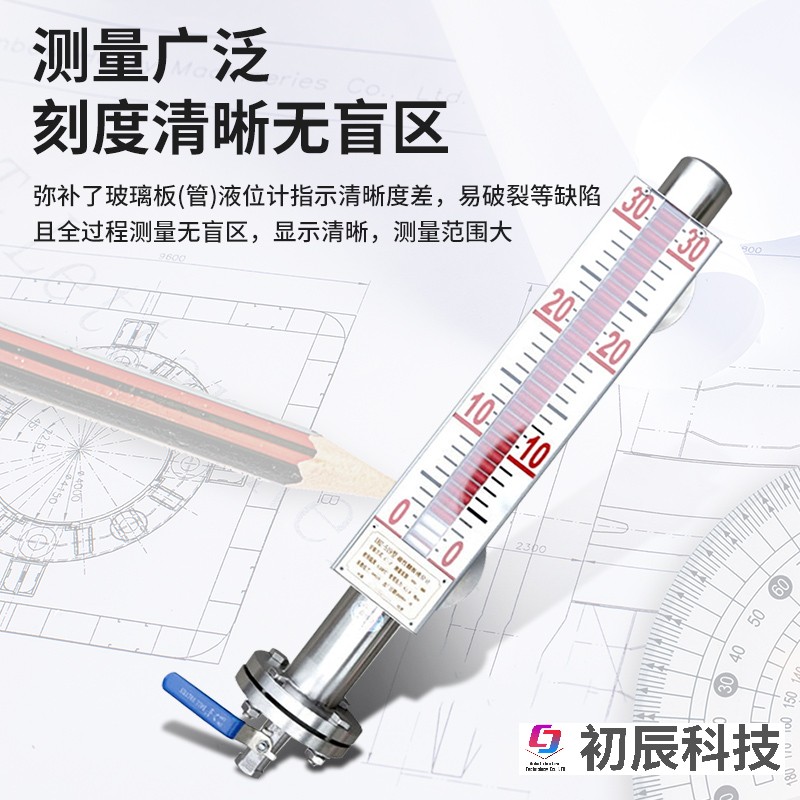

本安装规范清单详细说明了安徽初辰磁翻板液位计的标准化安装流程、接线规范、系统对接要求及安全注意事项。正确的安装是确保液位计长期稳定运行、测量精度符合要求的基础。

安全第一：

安装前务必确认设备已断电，高温高压设备需冷却至安全温度，防爆区域需按防爆规范操作。

（一）通用安装基础要求

安装环境要求

• 远离强电磁干扰源（如变频器、高压柜）≥1.5m

• 户外安装需加装遮阳防雨罩，避免阳光直射翻板指示窗

• 安装位置应便于观察和维护，避免在设备死角或高温区域

• 安装基础应牢固，能承受设备重量和运行振动

安装间距要求

• 侧装式罐体安装需保证液位计中心与罐体液位口对齐

• 上下法兰间距与液位计量程匹配，误差≤±5mm

• 插入式安装探头与罐壁距离≥50mm，避免测量盲区

• 多台液位计并列安装时，间距≥200mm

介质流向要求

• 插入式安装需保证探头迎介质流向

• 插入深度为储罐 / 池体有效液位的 1/2~2/3，避免底部死区

• 避免安装在介质进出口附近，防止流动影响测量精度

• 腐蚀性介质需加装保护套管

法兰标准要求

• 默认适配 HG20592-2009 不锈钢法兰

• 可定制美标（ANSI B16.5）/ 日标（JIS B2220）法兰

• 法兰密封垫选用聚四氟乙烯材质（防腐 / 耐高温）

• 螺栓紧固需对角均匀拧紧，力矩≤80N・m

（二）分安装方式操作规范

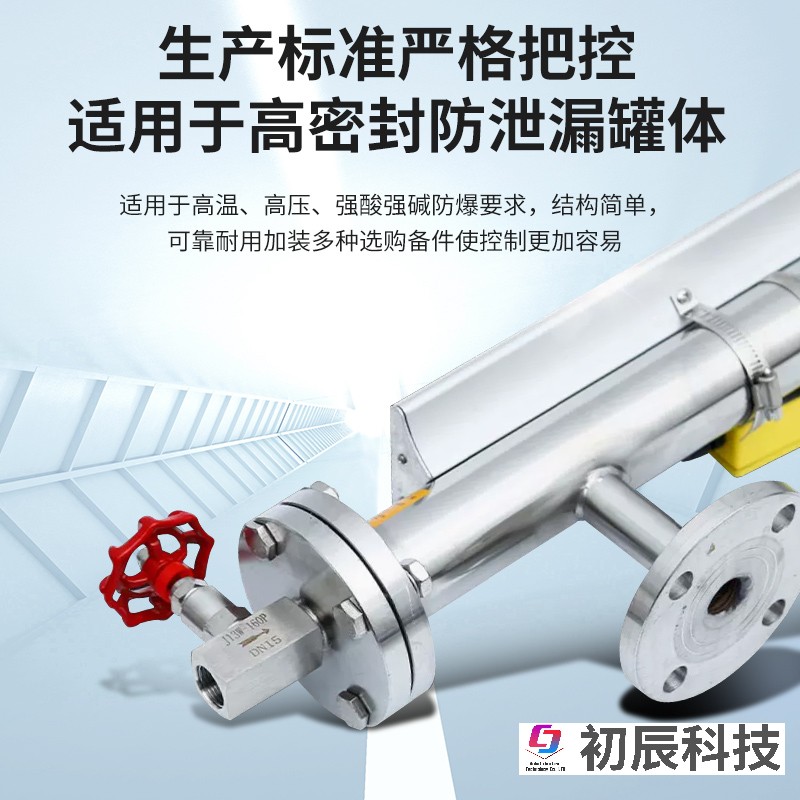

1. 侧装式（GCC-UHZ/158C）安装步骤

• 清理罐体法兰口杂质，确保密封面平整无划痕

• 将液位计法兰与罐体法兰对齐，插入螺栓

• 螺栓均匀拧紧（对角紧固，力矩≤80N・m），确保密封无泄漏

• 翻板指示窗朝向便于观察方向（优先朝南 / 操作面）

• 远离罐体高温区域，必要时加装隔热板

• 远传接线盒安装在罐体外侧≥30cm 处

• 做好防水密封，接线盒进线口用防爆格兰头封堵

• 安装完成后，打开上下阀门，缓慢进液

• 排净液位计内空气，检查翻板指示是否连续无卡滞

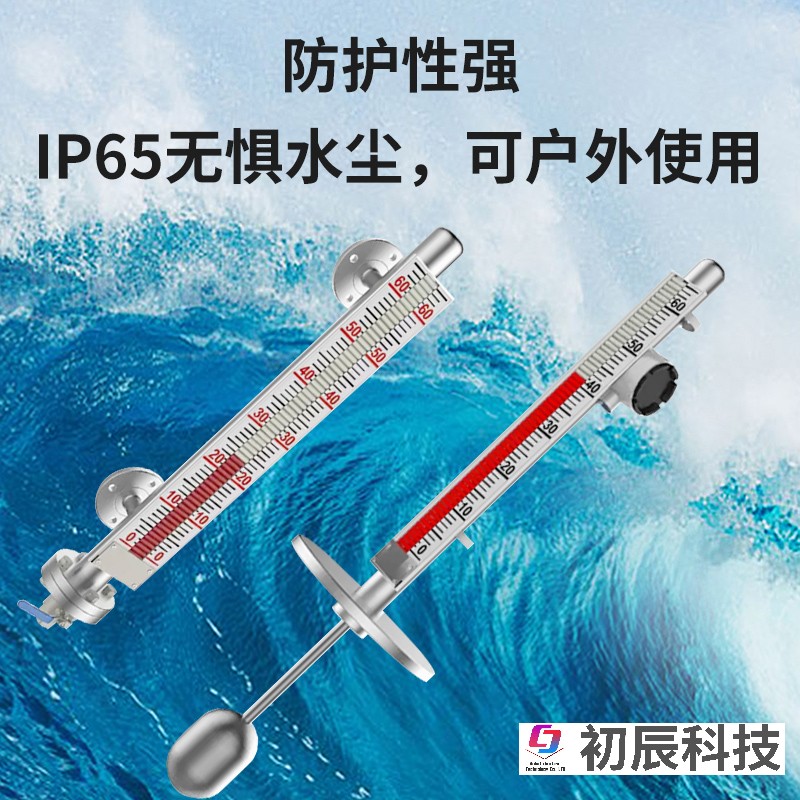

2. 插入式（UHZ-158S-UR）安装步骤

• 在储罐 / 池体侧壁（距底部≥20cm）焊接安装底座

• 保证底座与罐体垂直，误差≤±1°

• 将探头包裹防堵滤网（污水 / 泥沙介质）

• 插入底座并拧紧锁紧螺母，确保密封

• 探头线缆沿罐体固定，避免悬空晃动

• 风电场景需加装线缆固定夹，每隔 50cm 固定一次

• 线缆布置避免与高温管道或运动部件接触

• 调试时检查探头与液位计主机信号同步性

• 无延迟、无跳数即为合格

（三）接线与系统对接规范

信号类型	接线标准	系统对接要求	接地规范
4-20mA 模拟量	两线制 / 四线制，选用屏蔽双绞线（线径≥1.5mm²）	适配电厂 DCS/PLC 系统，信号量程与液位计量程匹配，误差≤±0.1mA	屏蔽层单端接地，接地电阻≤4Ω，接地端远离动力接地
Modbus RTU/HART	四芯屏蔽线，通讯线与动力线分开布线（间距≥30cm）	波特率 9600bps，校验位 N，数据位 8，停止位 1，统一通讯协议	通讯线屏蔽层接地，与模拟量接地端分开，避免信号干扰
NB-IoT 无线	无需布线，内置天线朝向开阔方向（无遮挡）	适配电厂物联网平台，数据上传频率≥5min / 次，支持断点续传	设备外壳接地，接地电阻≤10Ω
高低液位开关	两芯阻燃线，常开 / 常闭触点按电厂联锁要求配置	与消防 / 安全系统联动，触点动作可靠，无误触发	线缆屏蔽层接地，适配防爆区域接线规范

接线注意事项

• 所有接线必须断电操作，确认无误后方可通电

• 防爆区域需使用防爆接线盒和防爆格兰头

• 接线端子应牢固，无松动，线头无裸露

• 多台设备接线应整齐排列，做好标识

• 接线完成后进行绝缘测试，绝缘电阻≥20MΩ

安装验收标准

密封性验收

加压至1.25倍工作压力，保压30min，无泄漏、无压降

安装位置验收

位置正确，便于观察和维护，符合安全距离要求

接线验收

接线正确牢固，绝缘良好，标识清晰

功能验收

指示准确，信号正常，报警联锁功能正常
