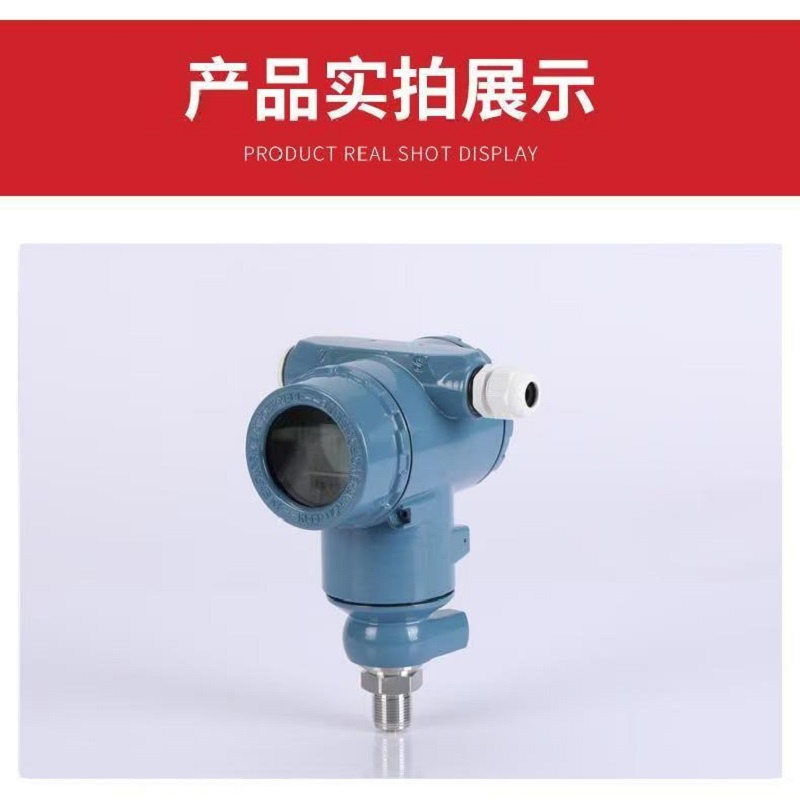

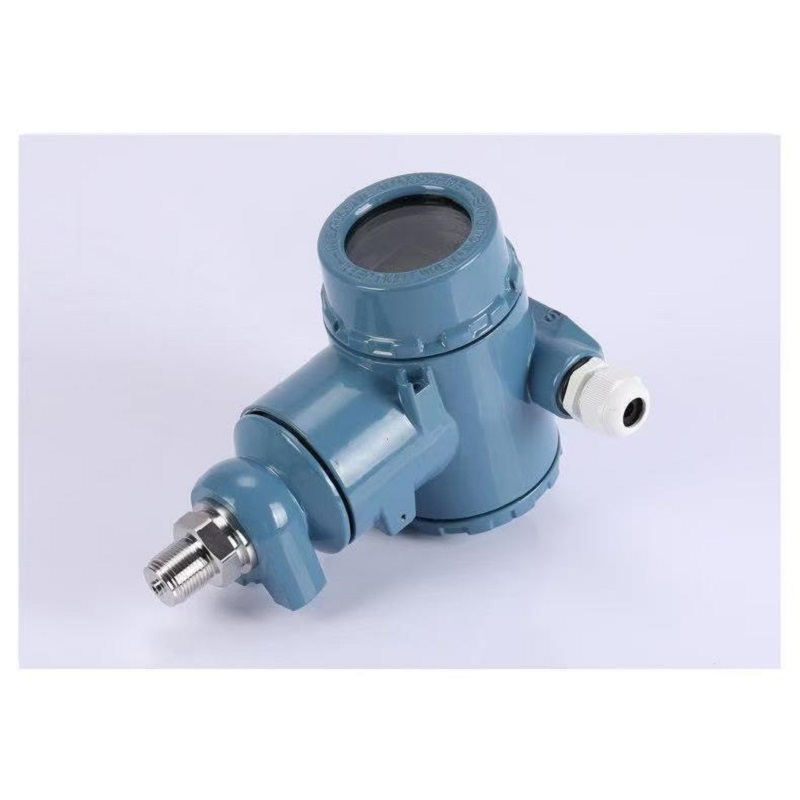

安徽初辰 GCC-3351 智能变送器
Model: GCC-3351
Minimum order: 10
Temperature: 放大器：-29~+93℃；LT 型：-25~+70℃；测量元件（充硅油）：-40~+104℃；高温硅油：+15~+315℃
Medium: 常规压力监测、负压场景，如车间压缩空气压力、储罐压力测量（特殊定制）
Pressure: 0-0.1KPa~40MPa（不同型号适配不同量程，支持正负迁移：正迁移 500%，负迁移 600%）
Installation method:
Measurement range: 最大 15:1
Output signal: 4-20mA DC 二线制（默认）；四线制 220VAC 供电，0-10mA DC 输出（特殊定制）
Measurement accuracy: 0.1%、0.2%、0.25%、0.5% 可选
Material: 隔离膜片：316L 不锈钢、哈氏合金 C、蒙乃尔合金、钽、316L+PTFE；法兰 / 接头：316 不锈钢、哈氏合金 C、蒙乃尔合金
<
Current Image: 安徽初辰 GCC-3351 智能变送器zhengm
Click thumbnails to switch product images
首页 > 智能变送器 > 压力/差压变送器 > GCC-3351系列智能变送器
GCC-3351系列智能变送器
引进国外先进技术打造 | 核心部件进口 | 兼容罗斯蒙特3051与横河EJA系列 | 支持HART协议 | 精度高达0.1% | 广泛应用于化工、电力、石油、制药等行业
进口核心部件 高精度0.1% HART协议 防爆认证 兼容罗斯蒙特3051 耐腐蚀材质 智能自诊断 2年质保
📋产品概述
安徽初辰 GCC-3351 系列智能变送器是引进国外先进技术打造的工业级测量仪表，核心部件与原材料均为进口，整机经过严格组装与测试。产品外观兼容罗斯蒙特3051与横河EJA系列，可直接替换1151等老款变送器，安装兼容性强。
搭载HART现场总线协议，支持就地调试或通过智能手操器远程组态，具备自诊断功能，广泛应用于化工、电力、水利、石油、制药等行业，精准测量压力、差压、液位等参数。
卓越兼容性
GCC-3351系列完美兼容以下主流变送器，实现无缝替换：
罗斯蒙特 3051 系列 横河 EJA 系列 霍尼韦尔 ST 3000 系列 西门子 SITRANS P 系列
📊核心技术参数
通用技术参数
| 参数类别 | 技术指标 | 备注说明 |
|---|---|---|
| 产品系列 | GCC-3351GP/DR/DP/HP/AP/TG/LT/远传隔膜型 | 覆盖压力、差压、液位全场景 |
| 测量范围 | 0-0.1KPa~40MPa | 支持正迁移500%，负迁移600% |
| 精度等级 | 0.1%、0.2%、0.25%、0.5%可选 | 高精度 |
| 输出信号 | 4-20mA DC二线制（默认） | 可定制四线制220VAC供电 |
| 通讯协议 | HART协议 | 支持388/275型智能手操器 |
| 防爆等级 | Ex ia II CT6、Ex d II BT4 | 防爆认证 |
| 量程比 | 最大15:1 | 宽量程范围 |
| 供电电源 | 12-45VDC（二线制） | 负载特性：RL≤50(VS-12) |
| 防护等级 | IP65（常规）、IP68（定制） | 适应复杂工况 |
环境与材质参数
| 参数类别 | 技术指标 | 备注说明 |
|---|---|---|
| 环境温度 | 放大器：-29~+93℃ 测量元件：-40~+104℃ | 高温硅油：+15~+315℃ |
| 静压范围 | 4MPa、10MPa、25MPa、32MPa | 不同型号适配 |
| 隔离膜片材质 | 316L不锈钢、哈氏合金C、蒙乃尔合金、钽、316L+PTFE | 耐腐蚀 |
| 过程连接 | 螺纹：M20x1.5、1/2NPT、G1/2 法兰：ANSI 3"、4" 150LB~600LB | 可定制GB9116-88 |
| 阻尼调节 | 电气阻尼0-6S，充硅油时0.2S-1.67S连续可调 | 消除过程波动影响 |
🏆产品核心优势
高精度稳定测量
核心部件进口，精度可达0.1级，六个月稳定性不超过最大量程的基本误差绝对值，振动影响仅±0.05%/g（200Hz）。
多场景适配
量程覆盖0.1KPa-40MPa，支持液体、气体、蒸汽及强腐蚀、高粘度、易结晶介质测量，高温、高压、危险环境均适用。
智能便捷操作
HART协议支持远程组态与自诊断，零点/量程可就地调节，无需拆卸仪表，降低维护成本。
强耐腐蚀性能
可选316L、哈氏合金、钽等耐腐蚀材质，灌充硅油或惰性油，适配酸碱、高温等恶劣介质。
安全可靠认证
通过防爆认证，耐压性能优异（常规14MPa，高静压32MPa），防护等级高，适应工业复杂工况。
兼容性强
外观与电气兼容罗斯蒙特3051、横河EJA系列，可直接替换老款1151变送器，升级改造简单。
维护成本低
模块化设计，支持现场维护和部件更换，减少停机时间，备件供应充足，长期稳定运行。
长期稳定性
采用进口传感器和精密电路设计，长期稳定性好，温漂小，确保测量数据持续准确可靠。
🔧型号分类及适用场景
| 型号 | 测量类型 | 核心特点 | 典型应用场景 |
|---|---|---|---|
| GCC-3351GP | 表压/负压 | 量程0-1KPa~40MPa，可直接替换老款压力变送器 | 常规压力监测、负压场景，如车间压缩空气压力、储罐压力测量 |
| GCC-3351DR | 微差压 | 微差压测量（0-0.1~1.5KPa），静压1MPa | 通风管道压差、炉膛负压、洁净室压差监测 |
| GCC-3351DP | 差压 | 差压测量，量程0-1.6KPa~10MPa，支持流量计算 | 管道流量测量、液位差监测、过滤器压差报警 |
| GCC-3351HP | 高静压差压 | 高静压32MPa，耐过载，适合高压系统差压测量 | 高压容器、液压系统、油田高压管道差压监测 |
| GCC-3351AP | 绝对压力 | 绝对压力测量，允许10MPa过压，适配真空系统 | 蒸馏塔、蒸发器、结晶器等绝对压力测量场景 |
| GCC-3351TG | 直接安装式 | 直接安装式结构，紧凑坚固，量程0-1.6KPa~40MPa | 空间狭小场景、小型储罐压力测量、设备集成安装 |
| GCC-3351LT | 法兰液位 | 法兰式液位测量，隔离膜片直接接触介质 | 化工储罐液位、高温熔体液位、易结晶介质液位测量 |
| 远传隔膜型 | 远传压力/液位 | 毛细管长度1.0~7.5m可选，避免介质直接接触变送器 | 腐蚀介质、高温介质、高粘度介质、卫生级场景（食品/医药） |
选型建议
选择合适型号的关键因素：
测量类型：确定需要测量压力、差压、绝对压力还是液位
介质特性：腐蚀性介质需选择哈氏合金、钽等特殊材质
环境条件：高温、高压、防爆等特殊环境需选择相应型号
安装空间：空间狭小时选择TG直接安装式
自动化需求：是否需要远程监控、数据记录或报警功能
⚙️安装与操作说明
安装方式选择
支持管装（弯/平安装板B1/B3）、板装（弯安装板B2），法兰连接按ANSI或GB标准，螺纹连接支持M20x1.5、1/2NPT等规格，安装时需预留仪表端盖操作空间（19mm）。
接线规范
智能型需确保信号回路负载电阻≥250Ω，导线连接需遵循防爆要求，信号回路可在任意点接地或悬空。
调试方法
可通过仪表本地按键调节零点/量程，或连接HART手操器进行参数组态（如量程设定、输出类型选择、阻尼调节）。
维护要点
定期检查接线密封性、法兰连接紧固性，避免介质泄漏；腐蚀性介质场景需定期检查隔离膜片状态，确保测量准确。
安全注意事项
安装前确保过程压力已释放，管道内无残余介质
在防爆区域安装时，必须遵循相关防爆规范
接线前确认电源电压符合仪表要求（12-45VDC）
高温或高压应用时，需等待设备冷却至安全温度再操作
定期检查仪表零点，异常时及时校准
🏭行业应用场景
化工行业
应用：反应釜压力监控、管道流量测量、储罐液位监测。
优势：耐腐蚀材质适应酸碱介质，防爆认证确保安全。
电力行业
应用：锅炉汽包压力、给水流量、蒸汽压力测量。
优势：高精度稳定测量，适应高温高压环境。
石油石化
应用：油井压力、管道流量、储油罐液位监控。
优势：耐高压设计，适应野外恶劣环境。
制药行业
应用：发酵罐压力、纯化水系统、洁净车间压差。
优势：卫生级设计，符合GMP规范。
水利水务
应用：水泵进出口压力、管网压力、水位监测。
优势：IP68防护等级，适应潮湿环境。
冶金行业
应用：高炉压力、轧机液压系统、氧气管道。
优势：高温型设计，耐振动性能优异。
❓常见问题解答
GCC-3351系列与罗斯蒙特3051兼容性如何？
完全兼容。GCC-3351在外观尺寸、安装方式、电气接口和通信协议上与罗斯蒙特3051系列完全兼容，可以直接替换，无需更改安装支架和接线。
仪表精度0.1%是什么意思？
0.1%精度表示在量程范围内，测量误差不超过满量程的0.1%。例如，对于0-1MPa量程的变送器，最大误差为±0.001MPa。这是工业级变送器中的高精度等级。
HART协议有什么优势？
HART协议允许在4-20mA模拟信号上叠加数字通信，实现远程组态、诊断和校准，无需现场操作。支持388/275等通用手操器，维护便捷。
如何选择合适的隔离膜片材质？
根据介质特性选择：普通介质选316L不锈钢；氯离子环境选哈氏合金C；氢氟酸环境选蒙乃尔合金；强腐蚀介质选钽；粘性介质选316L+PTFE涂层。
质保期多长？售后支持如何？
全系列产品提供2年质保，质保期内免费维修或更换故障部件（人为损坏除外）。提供免费选型指导、安装调试培训、远程故障诊断服务，响应时间≤24小时。
