安徽初辰仪表在PLC系统集成中的详细说明
专业工业自动化仪表与PLC系统集成解决方案，涵盖液位传感器、pH计、数显控制仪等产品，提供完整的技术集成方案与选型指南。
高性价比 4-20mA模拟量 RS485通讯 Modbus RTU协议 中小型自动化项目 PLC集成 非接触式测量 智能型仪表
产品概述
安徽初辰仪表产品线以高性价比和基础功能覆盖为特点，在中小型自动化项目中较为常见。其系统集成方案以4-20mA模拟量信号为核心，部分型号支持RS485通讯，可轻松集成到各类PLC系统中。
安徽初辰科技有限公司专注于工业自动化仪表的研发与生产，拥有10年工业测量经验，提供从传感器到控制仪表的完整解决方案，广泛应用于水处理、化工、环保、电力等行业。
核心优势
1. 高性价比 - 同等功能下价格优势明显，适合预算有限的项目
2. 易于集成 - 标准信号输出，兼容主流PLC品牌（西门子、三菱、欧姆龙等）
3. 功能实用 - 满足大多数工业场景的基础测量与控制需求
4. 技术支持 - 提供详细的技术文档和Modbus点表，便于系统集成
主要产品线介绍

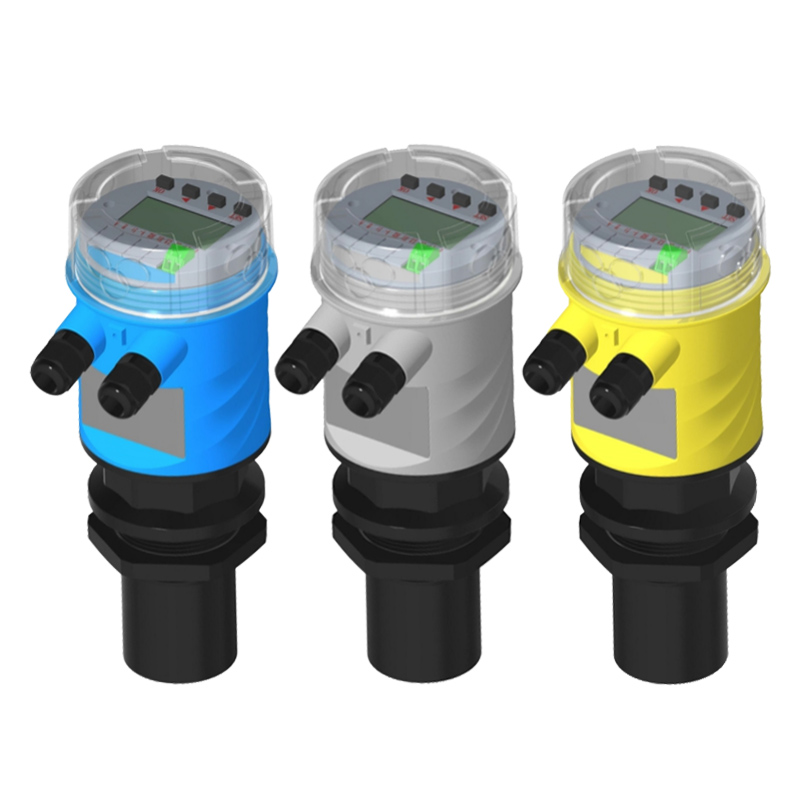

液位传感器
静压投入式与超声波液位计
典型型号：GCC-LV100/GCC-LV101, GCC-UL200
测量原理：扩散硅压阻式/超声波时差法
输出信号：4-20mA两线制，可选RS485 Modbus RTU
量程范围：0-5m/10m/20m水柱 (静压式), 0-3m/8m (超声波)
精度等级：±0.5% FS (静压式), ±0.3% FS (超声波)
防护等级：IP68 (静压式), IP67 (超声波)
数显报警控制仪
本地显示与信号中转
典型型号：GCC-XM900系列(96×96mm), GCC-XM500系列(导轨式)
输入信号：万能输入：4-20mA、0-10V、Pt100等
报警输出：2-4路继电器，可设上限/下限模式
变送输出：可选1路4-20mA输出，信号转送给PLC
通讯接口：可选RS485通讯卡，支持Modbus RTU协议
核心作用：本地显示、信号中转隔离、独立安全报警
pH计
pH与ORP在线监测
典型型号：GCC-PH300(分体式), GCC-PH310(一体式)
测量范围：0-14 pH，-1000至+1000 mV ORP
传感器：塑壳复合电极，内置温度传感器
主输出：1-2路隔离4-20mA，对应pH值和温度
报警输出：1-2路继电器，用于高低pH报警或清洗控制
通讯：可选RS485 Modbus RTU
液位传感器技术参数对比
| 参数项 | GCC-LV100/GCC-LV101 (静压投入式) | GCC-UL200 (超声波液位计) |
|---|---|---|
| 测量原理 | 扩散硅压阻式 | 非接触超声波时差法 |
| 量程 | 0-5m、0-10m、0-20m水柱 | 0-3m、0-8m |
| 输出信号 | 4-20mA两线制，可选RS485 Modbus RTU | 4-20mA，可选RS485 |
| 精度 | ±0.5% FS | ±0.3% FS |
| 过程连接 | M20×1.5或G1/2螺纹 | G2螺纹 |
| 探头材质 | 304不锈钢 | ABS/ETFE/PTFE |
| 防护等级 | IP68 | IP67 |
集成注意事项
1. 电磁干扰 - 模拟量信号易受电磁干扰，布线应远离动力电缆
2. 介质适应性 - 腐蚀性污水需确认膜片材质，易结垢介质建议选用超声波式
3. 供电方式 - 两线制4-20mA回路需24VDC配电，由PLC通道、数显仪或独立电源提供
PLC系统集成方案
方案一：传统模拟量集成方案
液位传感器GCC-LV100 → 4-20mA → 数显报警控制仪GCC-XM900 AI1 pH变送器GCC-PH300 → 4-20mA → 数显报警控制仪GCC-XM900 AI2 ↓ 本地显示与报警 → 现场声光报警器 ↓ 变送输出AO液位 → PLC AI模块通道1 变送输出AO pH → PLC AI模块通道2 报警继电器DO → PLC DI模块
特点：最常用，成本适中，布线较复杂。
方案二：数字总线集成方案（推荐）
液位传感器GCC-LV100 RS485款 ─┐ pH变送器GCC-PH300 RS485款 ─┼── RS485总线 Modbus RTU ── PLC通讯口/模块 数显报警控制仪GCC-XM900 ─┘
特点：
节省PLC AI/AO模块成本
布线简洁，一根双绞线串接所有设备
数据交互全面，可远程读取设置所有参数
最优选择，通讯功能与进口品牌差距小于模拟量精度差距
选型与集成核心建议
1. 明确需求分级选型
| 工艺点类型 | 建议配置 |
|---|---|
| 关键工艺点（生化池pH、最终出水） | 核心传感器选可靠品牌，变送器/数显仪可用初辰 |
| 一般监测点（池体液位、初沉池pH） | 可全套使用初辰，控制成本 |
2. 务必确认的技术参数
| 确认项 | 说明 |
|---|---|
| 仪表供电方式 | 统一为DC24V，便于与PLC系统电源整合 |
| 负载能力 | 4-20mA输出端最大负载电阻，确保与PLC AI模块匹配 |
| Modbus点表 | 通讯型需索要详细寄存器地址表，确认测量值/报警状态/单位等地址 |
3. 合同与售后要点
| 事项 | 建议 |
|---|---|
| 质保期 | 明确质保时间，通常1年 |
| pH电极质保 | 单独确认，通常较短如6个月 |
| 技术支持 | 确认是否提供免费Modbus点表和技术咨询 |
| 备件库存 | 项目初期即采购关键备件，尤其是pH电极 |
系统设计冗余建议
在PLC程序中增加：
1. 软件滤波处理 - 过滤偶发错误信号
2. 合理性判断 - 量程超限、变化率突变检测
3. 容错机制 - 提升系统鲁棒性
总结
安徽初辰的仪表为PLC系统集成提供了经济可行的基础硬件选项。成功集成的关键在于：
采用数字通讯方案优先
仔细验证信号接口与协议
在系统层面设计容错机制
做好维护与备件计划
通过合理的方案设计，可以构建一个稳定、实用且成本可控的自动化控制系统。
