UHZ-518系列高温高压磁翻板液位计技术参数详情
全系列22种型号技术规格 | 温度范围-40℃~+520℃ | 压力范围0~32MPa | 测量范围300~15000mm

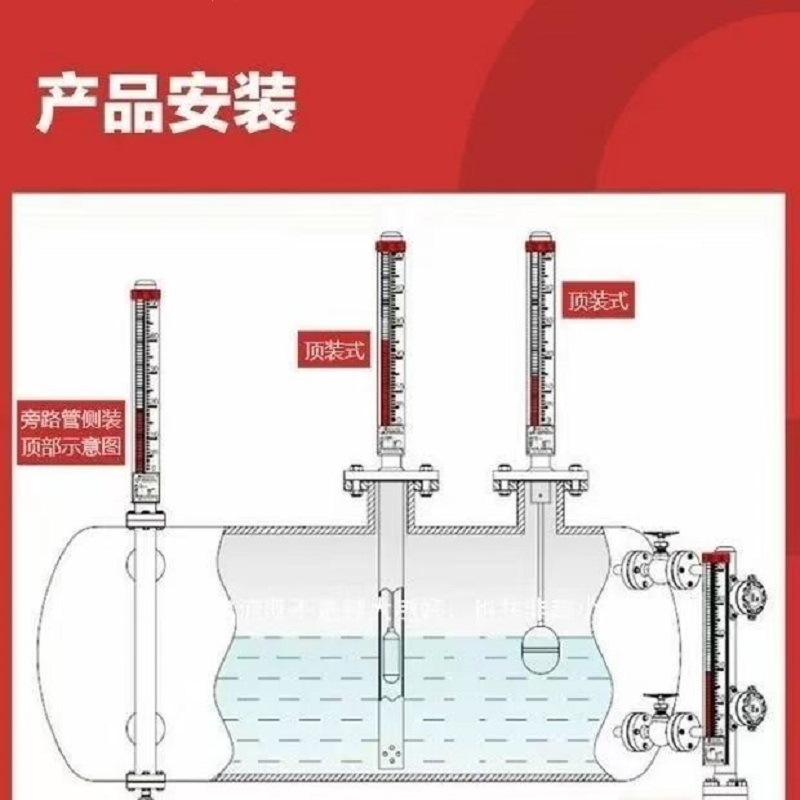

侧装式安装
就地翻板显示
可选4-20mA远传
最高520℃
最高32MPa

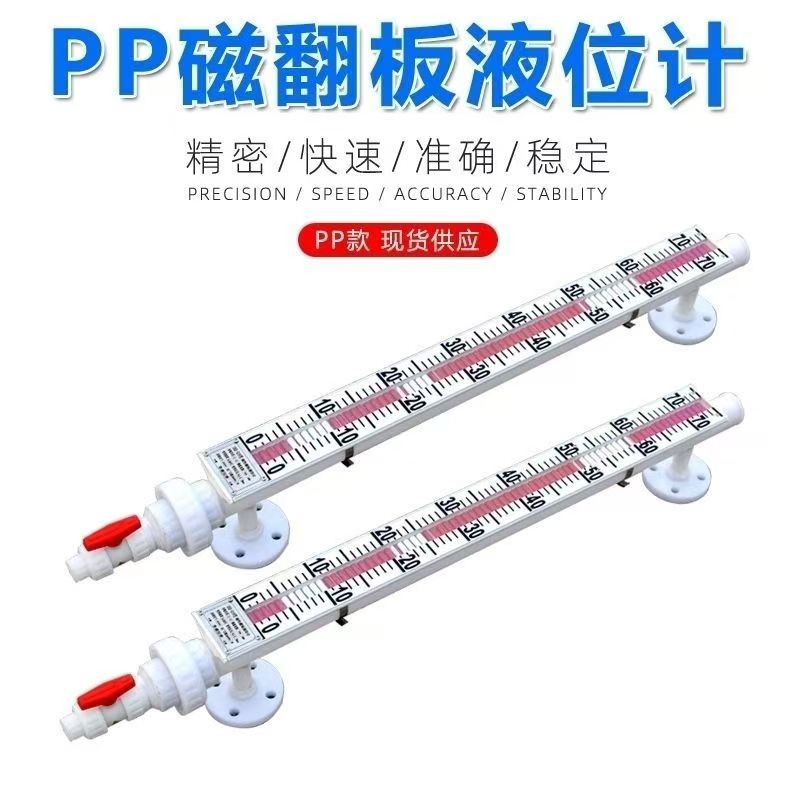

防腐型可选
防爆设计
卫生级型号
⚠️ 重要技术声明
本页所列技术参数为安徽初辰UHZ-518系列磁翻板液位计标准型号规格。实际应用时，需根据具体工况条件（介质特性、温度压力、安装环境等）进行选型确认。对于超高温高压等极限工况，部分参数可能需特殊定制，请务必联系我司技术人员进行最终确认。
第一章：全系列型号参数对照表
UHZ-518系列包含从基本型到特种工况型的全系列产品，下表为各型号核心参数对照：
| 型号 | 结构特点 | 接液材质 | 温度范围(℃) | 压力范围(MPa) | 介质密度(g/cm³) | 测量范围(mm) | 典型应用 |
|---|---|---|---|---|---|---|---|
| C10 | 标准型 | 304/1Cr18Ni9Ti | -20 ~ +150 | 0 - 2.45 | 0.5 - 2.0 | 300 - 8000 | 通用工况，水、油品等中性介质 |
| C11 | 高压型 | 304/1Cr18Ni9Ti | -20 ~ +150 | 2.45 - 9.6 | 0.5 - 2.0 | 300 - 8000 | 中高压储罐、压力容器 |
| C12 | 高温高压型 | 304/1Cr18Ni9Ti | -20 ~ +350 | 2.45 - 9.6 | 0.5 - 2.0 | 300 - 8000 | 锅炉汽包、高温反应器 |
| C13 | 低温防霜型 | 304/1Cr18Ni9Ti | > -40 | 0 - 2.45 | 0.5 - 2.0 | 300 - 3500 | 液化天然气(LNG)、低温储罐 |
| C14 | 液氨/LPG专用 | 304/1Cr18Ni9Ti | -20 ~ +150 | 0 - 2.45 | 0.45 - 0.7 | 300 - 15000 | 液氨、液化石油气球罐 |
表注说明：
- 所有型号介质粘度限制：C14、C21、C22型号粘度≤0.05Pa·s，其余型号粘度≤0.04Pa·s
- 测量范围超过6000mm时可分段制造，需增加中间支撑法兰
- 法兰标准默认HG/T20592-20635，可按客户要求提供其他标准（ANSI、DIN、JIS等）
第二章：通用技术参数
以下参数适用于UHZ-518全系列产品，为产品设计和选型的基础技术指标：
| 参数类别 | 参数项目 | 技术指标 | 测试条件/说明 |
|---|---|---|---|
| 测量性能参数 | |||
| 测量精度 | 常温常压精度 | ±10mm | 介质密度1.0g/cm³，温度20℃ |
| 高温高压精度 | ±15mm | 温度＞150℃或压力＞2.5MPa时 | |
| 重复性 | ±5mm | 同一工况条件下多次测量 | |
| 分辨率 | 显示分辨率 | 10mm | 磁翻板间距，取决于测量范围 |
| 介质适应性参数 | |||
| 介质密度范围 | 标准型 | 0.5 - 2.0 g/cm³ | 可定制特殊密度浮子 |
| 界面测量 | 密度差≥0.15 g/cm³ | 用于两种不互溶液体的界面测量 | |
