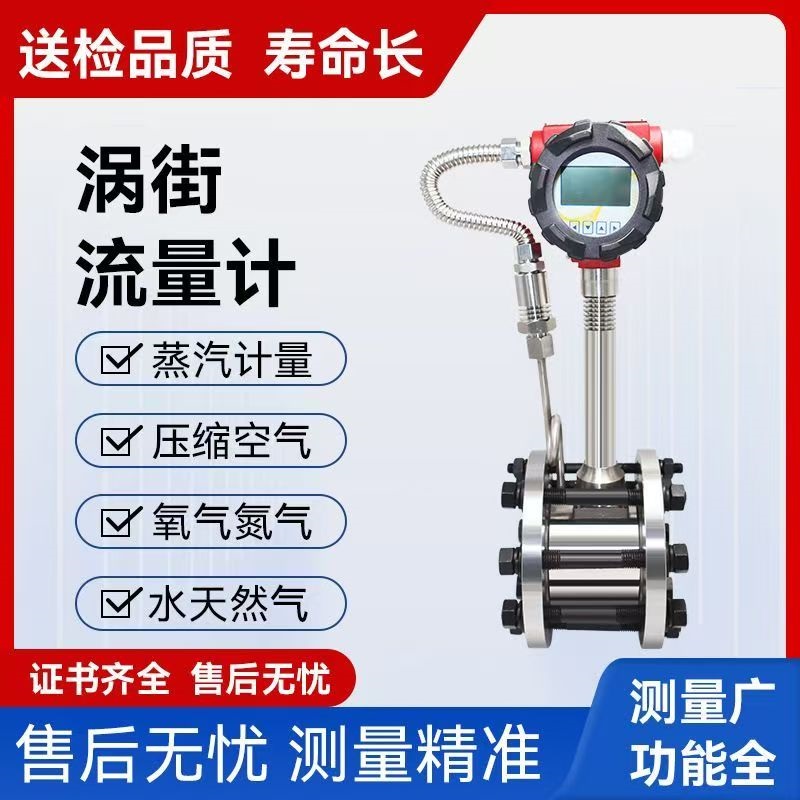

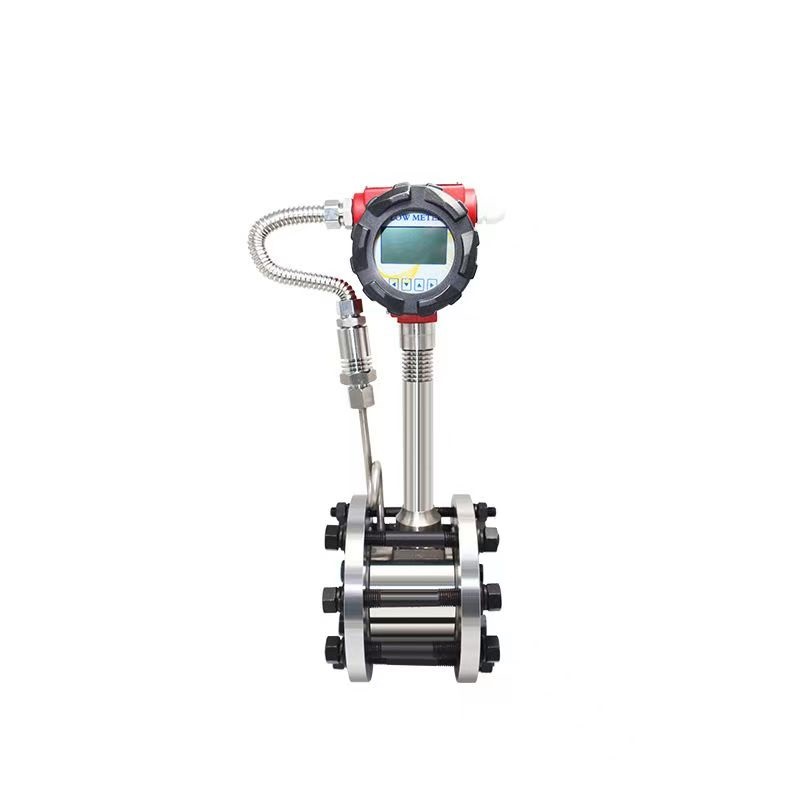

Current Image: 安徽初辰GCC-LUGB系列涡街流量计 智能流体计量仪表实物图
Click thumbnails to switch product images
首页 > 产品中心 > 流量测量仪表 > GCC-LUGB系列涡街流量计
GCC-LUGB系列涡街流量计(智能流体计量仪表)
气体/液体/蒸汽通用 | 压力损失小 | 量程广 | 精度高 | 不断流维护 | 支持温压补偿定制
安徽初辰深耕工业流量计量领域10年,推出的GCC-LUGB系列涡街流量计是一款高性能智能流体计量仪表,专为饱和蒸汽、过热蒸汽、各类气体及低粘度液体测量设计,可直接显示瞬时流量、累积流量、频率等核心参数,无缝适配计算机、DCS等数字系统,是工业场景中工艺计量与节能管理的理想选择。
凭借压力损失小、稳定性强、维护便捷等优势,该系列产品已广泛应用于石化、冶金、纺织、机械、供热、供水及煤气等多个行业,完美适配单相流体的计量需求。今天我们将产品的核心特点、选型逻辑、安装要点、售后保障一次性讲透,帮你精准匹配工况!
🏆 一、产品核心特点:7大优势直击工业计量痛点
GCC-LUGB系列涡街流量计围绕工业现场实用需求设计,7大核心优势保障计量精准与运维便捷:
1. 压力损失小,量程范围广
受介质参数影响小,测量精度稳定
测量工况体积流量时,受流体密度、压力、温度、粘度等参数影响小,满管式精度达1级,插入式达2.5级,适配多元工况。
低压力损失 宽量程覆盖 高精度测量
2. 结构简单,维护成本低
无可动部件,长期运行稳定
仪表系数长期稳定,日常维护量极小,无需频繁校准,满足工业长期连续运行需求。
无可动部件 维护量小 长期稳定
3. 不断流装卸,维护便捷
插入式通过球阀安装,杂质介质适配性强
插入式型号可实现不断流装卸,便于在介质含杂质的场景中定期清洗和维修,无需停机影响生产。
不断流维护 杂质介质适配 便捷装卸
4. 抗干扰强,运行可靠
先进集成电路,信号处理精准
采用成熟先进的集成电路,信号处理精度高,抗电磁干扰能力强,恶劣工业环境下运行稳定性有保障。
抗干扰强 信号精准 运行可靠
5. 适配灵活,调试便捷
拨码开关适配多口径/介质,现场可调参数
同一电路通过拨码开关即可适配不同口径、不同介质;支持现场调整零点、满度等输出信号值,调试无需专业工具。
多口径适配 现场调试 操作简单
6. 数据不丢失,计量安全
断电数据保护,保存时间无限制
采用无后备电源的断电累计流量数据保护技术,数据保存时间超10年,确保计量数据不丢失,满足追溯需求。
断电保护 数据永存 计量安全
7. 定制化强,适配特殊工况
温压补偿、高压型号可选,覆盖多元需求
支持温压补偿定制,4.0MPa以上高压工况可选用GCC-LUGB-5型高压变送器,满足不同行业特殊需求。
温压补偿 高压定制 特殊工况适配
📊 二、详细技术参数:实测数据精准呈现
以下为GCC-LUGB系列涡街流量计核心技术参数,所有数据均经出厂实测验证,无虚标:
<| 参数类别 < | 具体规格 < | 备注(实测说明) |
|---|---|---|
| 测量介质 | 气体、液体、蒸汽(单相流体) | 实测:适配饱和蒸汽、氮气、清水、柴油等常见工业介质 |
| 介质温度 | -40℃—350℃ | 高温工况下连续运行72小时,精度无漂移,密封性能良好 |
| 介质压力 | 常规1.6MPa、2.5MPa;4.0MPa以上选GCC-LUGB-5型高压款 | 高压款实测:6.3MPa工况下无泄漏,测量精度稳定 |
| 测量精度 | 满管式: 1级;插入式: 2.5级 | 标准工况(25℃、1.6MPa)下,满管式误差≤±1.0% |
| 输出信号 | 4—20mA(可拓展RS485、HART、频率输出等) | 4-20mA信号线性度误差≤±0.1mA,符合工业标准 |
| 最大累计流量显示 | 9位LCD显示,999999999工程单位 | 显示清晰,黑暗环境下可正常读数 |
| 数据保存时间 | 大于10年 | 实测断电后数据保存10年无丢失,无需后备电源 |
| 环境温度 | 非防爆场所:-40—+55℃;防爆场所:-20—+45℃ | 低温-40℃、高温55℃环境下,仪表正常运行无故障 |
| 环境湿度 | 相对湿度5-85% | 高湿度环境下,电路无受潮短路风险 |
🛠️ 三、现场安装说明:2种安装方式精准适配
GCC-LUGB系列涡街流量计分为插入式与满管式,需根据管道通径及工况需求选择,安装规范直接影响测量精度:
1. 插入式安装(推荐DN300以上口径)
借助球阀实现不断流安装与装卸,无需停机即可完成仪表维护、清洗,特别适合介质含杂质或大口径管道场景;安装时需确保探头插入深度符合要求,避免因接触不良影响信号传输。
2. 满管式安装(适用于中小口径)
适配DN300以下中小口径管道,安装时需保证管道与仪表通径一致,法兰连接密封良好;上游需保留≥10倍管径、下游≥5倍管径的直管段,远离阀门、弯头、泵体等干扰源。
安装注意事项
防爆场所安装需选用防爆型(IP65防爆),严格遵守防爆区域安装规范;
高温介质工况需做好散热防护,避免仪表外壳温度过高影响电路运行;
接线时确保电源正负极正确,避免短路损坏仪表。
📋 四、产品选型表:精准匹配工况需求
根据安装方式、介质类型、材质、精度等需求选择对应型号参数,特殊工况可协商定制:
<| 选型项目 < | 代号/规格 < | 具体说明 |
|---|---|---|
| 型号基础 | GCC-LUGB | 涡街流量计核心型号,通径覆盖DN15-900 |
| 安装方式 | A1:卡装式 A2:法兰式 A3:插入式 | 卡装式适配小口径快速安装;法兰式适配常规工况;插入式适配DN300以上大口径及杂质介质 |
| 被测介质 | B1:液体 B2:气体 B3:蒸汽 | 需明确介质类型,便于匹配对应的仪表系数 |
| 流量探头材质 | C1:304不锈钢 C2:316不锈钢 | 腐蚀性介质推荐316不锈钢,常规介质选用304不锈钢 |
| 传感器材质 | K1:304不锈钢 K2:316不锈钢 | 与探头材质配套选择,确保整体耐腐性一致 |
| 精度等级 | E1:1.0级 E2:1.5级 | 1.0级适配满管式,1.5级适配高精度插入式需求 |
| 信号输出 | F1:4-20Ma(两线制) F2:4-20Ma(三线制) F3:RS485通讯 F4:RS485 Modbus F5:HART F6:频率输出 F7:现场显示 F8:4-20mA+频率+RS485 | 根据控制系统需求选择,F8为全功能输出,适配复杂自动化场景 |
| 温压补偿 | N:无温压补偿 Y:有温压补偿 | 介质温度、压力波动大的工况推荐选择温压补偿(Y) |
| 温度类型 | T1:常温型 T2:中温型 T3:高温型 | 常温型适配≤100℃;中温型适配100-200℃;高温型适配200-350℃ |
| 压力等级 | P3:1.6MPa P4:2.5MPa P5:4.0MPa P6:6.3MPa | 需匹配实际工况压力,超压使用会导致密封失效 |
| 供电电源 | D1:3.6V电池供电 D2:DC24V电源供电 | 无外接电源场景选D1,常规工业场景选D2(稳定性更高) |
| 防护等级 | U1:IP65无防爆 U3:IP65有防爆 | 防爆场所必须选择U3,非防爆场所可选U1 |
📈 五、公称通径和工况流量范围
不同结构形式、通径的流量计对应不同流量范围,选型时需确保实际流量在量程区间内(推荐20%-80%):
<| 结构形式 < | 通径(mm) < | 液体流量范围(m³/h) < | 气体流量范围(m³/h) < | 蒸汽流量范围(m³/h) |
|---|---|---|---|---|
| 满管式 | 25 | 0.8-10 | 10-100 | 12-120 |
| 40 | 1.6-30 | 25-250 | 30-300 | |
| 50 | 2.5-45 | 40-400 | 50-500 | |
| 65 | 4.2-76 | 68-680 | 85-850 | |
| 80 | 6.4-120 | 100-1000 | 120-1200 | |
| 100 | 10-180 | 160-1600 | 190-1900 | |
| 125 | 17-300 | 230-2300 | 280-2800 | |
| 150 | 22-400 | 380-3800 | 440-4400 | |
| 200 | 40-720 | 670-6700 | 790-7900 | |
| 250 | 70-1350 | 1060-10600 | 1200-12000 | |
| 300 | 90-1500 | 1536-15360 | 1780-17800 | |
| 插入式 | 400 | 180-2700 | 2700-27000 | 3200-32000 |
| 500 | 280-4200 | 4240-42400 | 4950-49500 | |
| 600 | 410-6100 | 6100-61000 | 7100-71000 | |
| 800 | 720-10800 | 10850-108500 | 12660-126600 | |
| 1000 | 1130-16900 | 17000-170000 | 20000-200000 | |
| 1200 | 1630-24400 | 24400-244000 | 28500-285000 |
📝 六、3分钟快速选型:4步精准匹配
无需复杂计算,按以下4步即可选定适合的GCC-LUGB系列涡街流量计:
第一步:确定结构形式与通径
DN300以上口径 → 插入式(A3);DN300以下 → 满管式(A1/A2);根据安装需求选择卡装式(A1)或法兰式(A2)。
第二步:明确介质与工况参数
介质类型(B1液体/B2气体/B3蒸汽);
介质温度→匹配温度类型(T1/T2/T3);
介质压力→匹配压力等级(P3/P4/P5/P6),4.0MPa以上选高压款。
第三步:选择材质与防护
常规介质→304不锈钢(C1/K1);腐蚀性介质→316不锈钢(C2/K2);防爆场所→U3,非防爆→U1。
第四步:确定功能需求
精度要求:满管式默认1.0级(E1),插入式默认2.5级,需更高精度选E2;
信号输出:根据控制系统选择(如DCS系统常用F1/F4,现场查看选F7);
温压补偿:介质参数波动大选Y,稳定工况选N;
供电方式:无外接电源选D1,常规场景选D2。
📋 选型辅助工具
不确定如何选型?提供以下信息,工程师1小时内给出精准方案:
测量介质名称、温度、压力;
管道口径、实际流量范围;
安装环境(是否防爆/腐蚀)、安装方式需求;
控制系统接口要求、供电条件。
🏭 七、适配场景:这些行业选它准没错(真实案例)
GCC-LUGB系列涡街流量计已服务3000+企业,以下6个行业适配度最高,附真实案例参考:
石化行业
应用:原油、柴油、天然气流量计量
配置:法兰式(A2)+316材质(C2/K2)+RS485 Modbus(F4)+防爆型(U3)
案例:某石化企业用该系列流量计测量DN100天然气管道流量,防爆设计适配厂区安全要求,RS485信号接入中控系统,运行1年零故障,测量精度稳定在±1.0%以内。
供热行业
应用:饱和蒸汽、热水流量计量
配置:满管式(A2)+温压补偿(Y)+4-20mA输出(F1)+高温型(T3)
案例:某热力公司用该产品测量DN200蒸汽管道流量,温压补偿功能抵消参数波动影响,4-20mA信号联动供热控制系统,实现精准供暖调节,半年节省能耗成本5万元。
冶金行业
应用:冷却水路、压缩空气流量计量
配置:插入式(A3)+304材质(C1/K1)+现场显示(F7)+IP65防护(U1)
案例:某冶金厂用插入式型号测量DN500冷却水管路流量,不断流维护功能便于清理管道杂质,现场显示直观查看流量数据,运行8个月无故障,保障设备冷却稳定。
供水行业
应用:自来水、中水流量计量
配置:卡装式(A1)+304材质(C1/K1)+电池供电(D1)+累积流量显示
案例:某自来水公司用该产品测量DN50支管供水流量,电池供电无需外接电源,数据保存10年以上便于计量追溯,安装便捷且维护成本低,已批量应用500+台。
纺织行业
应用:蒸汽、压缩空气流量计量
配置:满管式(A2)+HART协议(F5)+防爆型(U3)+中温型(T2)
案例:某纺织厂用该系列流量计测量蒸汽加热管道流量,HART协议实现远程校准,防爆设计适配车间安全要求,运行1年精度无漂移,助力节能管理。
机械行业
应用:液压油、润滑油流量计量
配置:法兰式(A2)+316材质(C2/K2)+频率输出(F6)+低压型(P3)
案例:某机械厂用该产品测量设备液压油循环流量,316材质耐油腐蚀,频率输出实时反馈流量状态,及时发现油路泄漏问题,减少设备故障损失。
🛡️ 八、售后保障:厂家直供,全程无忧
安徽初辰作为生产厂家,为GCC-LUGB系列涡街流量计提供全方位售后保障,让您选型、使用、维护全程省心:
📌 出厂严格检测
所有产品硬件及配套附件在材质和制造工艺上均无缺陷,每台出厂前经过精度、耐压、抗干扰等多道检测工序,确保符合既定标准。
📌 质保承诺
自用户购买之日起,在约定质保期内,若确认产品存在材质或制造工艺缺陷,我们将无条件免费维修或更换,切实保障用户权益。
📌 售后服务承诺
技术疑问:4小时内响应并提供解决方案;
返厂维修:3个工作日内出具检测结果,7个工作日内完成维修;
售后回访:仪表寄回后2周内回访,提供免费技术咨询;
24小时售后服务电话:15212084600。
❓ 九、常见问题解答(Q&A):用户最关心的10个问题
Q1:插入式和满管式涡街流量计该怎么选?
A1:DN300以上大口径、介质含杂质或需要不断流维护,选插入式;DN300以下中小口径、对精度要求高(1级),选满管式。
Q2:什么情况下需要选温压补偿功能?
A2:当介质温度、压力波动较大(如蒸汽、压缩空气),会影响体积流量测量精度,此时需选择温压补偿(Y),确保测量结果准确。
Q3:电池供电款和DC24V供电款有什么区别?
A3:电池供电(D1)无需外接电源,安装灵活,适合无供电场景,续航≥1年;DC24V供电(D2)稳定性更高,支持所有输出信号类型,适合长期连续运行。
Q4:腐蚀性介质该选什么材质?
A4:推荐选择316不锈钢材质(C2/K2),可耐受多数酸碱介质腐蚀;强腐蚀介质(如浓盐酸)需联系厂家定制特殊材质。
Q5:安装时对直管段有要求吗?
A5:有,满管式上游需≥10倍管径、下游≥5倍管径直管段;插入式对直管段要求较低,上游≥5倍管径即可,需远离阀门、弯头、泵体等干扰源。
Q6:数据保存时间真的能超过10年吗?
A6:是的,采用无后备电源的断电数据保护技术,无需电池维持,累计流量数据可永久保存,实测10年以上数据无丢失。
Q7:防爆型的防爆等级是多少?
A7:常规防爆型(U3)防爆等级为Ex d II CT6,可适配大多数工业防爆区域(1区、2区),特殊防爆等级可定制。
Q8:可以测量混合介质或含颗粒的介质吗?
A8:仅支持单相流体(气体/液体/蒸汽)测量,不支持混合介质;含细小颗粒的介质可选用插入式(便于清洗),但颗粒粒径需≤1mm,浓度≤5%。
Q9:现场如何调试零点和满度参数?
A9:通过仪表自带的拨码开关或按键即可调试,无需专业软件,参考产品说明书或联系技术团队获取视频指导,5分钟内可完成调试。
Q10:产品使用寿命有多久?
A10:无可动部件,主体结构使用寿命≥8年;密封件等易损件建议每3-5年更换一次,定期维护可延长整体使用寿命。
🎯 十、总结:为什么选安徽初辰GCC-LUGB系列涡街流量计?
GCC-LUGB系列涡街流量计的核心价值是"通用型强+精准稳定+维护便捷"——覆盖气体、液体、蒸汽三大类介质,满管/插入式双结构适配全口径,压力损失小、数据不丢失,是工业计量与节能管理的高性价比选择。
✅ 适合选择本产品的场景:
需要测量单相气体、液体或蒸汽的流量,追求高精度与稳定性;
大口径管道、杂质介质场景,需要不断流维护;
工况参数波动大,需要温压补偿或灵活信号输出;
石化、冶金、供热、供水等行业的工艺计量与节能管理。
💎 我们的承诺:
按选型指南选择,产品适配度≥99%;若选型失误,7天内可免费更换型号;质保期内非人为故障,免费维修或更换。
