UHZ-518系列高温高压磁翻板液位计安装使用说明书
文档版本：V2.1 | 发布日期：2024年2月 | 适用型号：UHZ-518C10至C22全系列
⚠️ 重要安全警告
本设备设计用于高温高压工况（最高520℃/32MPa），安装、操作和维护必须由经过培训的专业人员进行。不正确的安装或操作可能导致设备损坏、测量不准、介质泄漏甚至安全事故。操作前请务必阅读并理解本说明书全部内容。
第一章：安装前准备工作
1.1 开箱检查与核对
收到货品后，请立即检查包装是否完好，并按装箱单清点所有部件：
| 部件名称 | 检查要点 | 备注 |
|---|---|---|
| 液位计主体 | 检查有无运输损伤、变形；核对铭牌型号、规格是否与订单一致 | 铭牌信息包括：型号、测量范围、压力等级、温度等级、材质 |
| 磁翻板指示器 | 检查面板是否完好，翻板能否自由翻转 | 运输固定磁钢是否已取下 |
| 连接法兰 | 核对法兰标准、压力等级、密封面型式 | DN/PN规格需与容器接口匹配 |
| 磁性浮子 | 是否单独包装完好，磁性强弱检查 | 浮子应单独包装，防止吸附铁屑 |
| 安装附件 | 螺栓、螺母、垫片、密封垫数量与规格 | 高温高压型号使用专用密封材料 |
| 选配部件 | 远传变送器、报警开关、显示仪表等 | 核对型号、量程、输出信号 |
1.2 工具与材料准备
安装前请准备以下工具和材料：
安装工具
水平尺、垂直吊线、扭矩扳手、常用扳手套筒、螺丝刀、万用表
安装材料
法兰密封垫片、高温螺栓润滑剂、生料带、导线
安全装备
安全帽、防护眼镜、耐高温手套、安全带
特别注意：高温高压型号特殊要求
对于C12、C17、C18等高温高压型号：
必须使用与额定温度压力匹配的密封材料
螺栓紧固需使用扭矩扳手，按十字交叉顺序分次拧紧
安装前确认容器接口已处理干净，无焊渣、毛刺
第二章：机械安装步骤
2.1 安装位置选择与要求
正确的安装位置是确保测量准确性和设备寿命的关键：
1
避开干扰区域
安装位置应远离容器进料口、出料口、搅拌器等可能引起液面剧烈波动的区域。建议距离至少为500mm。
2
避免磁性干扰
液位计周围200mm内不得有电机、变压器、大型铁质构件等强磁性物质。
3
考虑热膨胀（高温工况）
对于高温应用，安装时要考虑管道和液位计本身的热膨胀，避免产生过大应力。
4
预留维护空间
液位计前方应预留至少500mm空间，便于观察读数和维护操作。

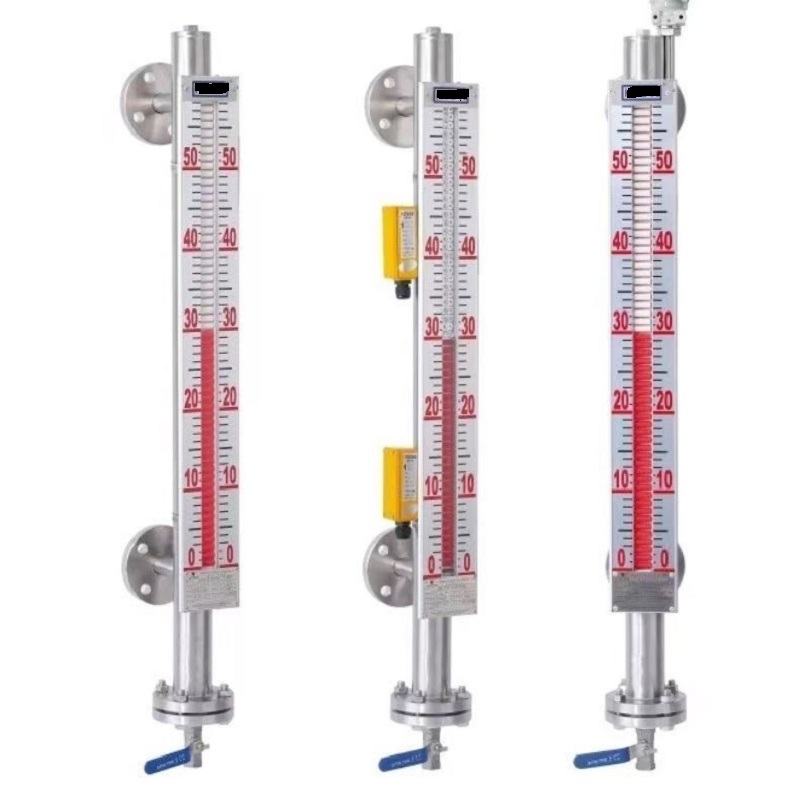

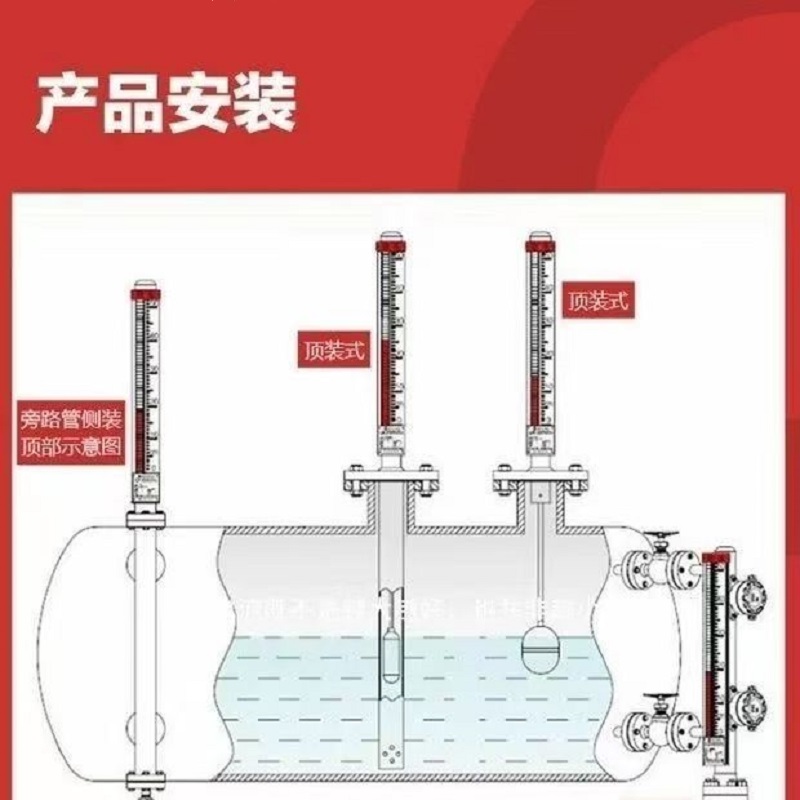

2.2 垂直安装与固定
磁翻板液位计必须垂直安装，这是保证浮子自由运动的关键：
| 步骤 | 操作内容 | 技术要求 |
|---|---|---|
| 1. 预安装检查 | 检查容器接口法兰平面是否平整、干净，螺栓孔是否对齐 | 法兰密封面完好，无划痕、凹坑 |
| 2. 安装密封垫 | 放置合适材质和规格的法兰垫片 | 垫片居中放置，不得偏移 |
| 3. 吊装就位 | 将液位计吊装至安装位置，插入法兰螺栓 | 螺栓先不要拧紧，保持液位计可微调 |
| 4. 垂直度调整 | 使用水平尺或吊线在90°两个方向检查垂直度 | 垂直度偏差≤3°（每米高度偏差≤52mm） |
| 5. 紧固法兰 | 按对角交叉顺序分次拧紧螺栓 | 使用扭矩扳手，力矩参考下表 |
法兰螺栓扭矩参考： M12螺栓约40-50N·m，M16螺栓约80-100N·m，具体需根据法兰压力等级和垫片类型确定。高温高压工况必须按厂家提供的扭矩值紧固。
2.3 支撑与加固要求
为防止长液位计因自重或介质冲击而弯曲，必须增加支撑：
严禁事项
严禁使用导磁材料支撑：如普通碳钢支架直接接触液位计，这会影响磁性传递
严禁焊接在已安装的液位计上：焊接电流产生的磁场会磁化液位计部件
严禁在安装后校正垂直度时用力敲击：应松开螺栓重新调整
